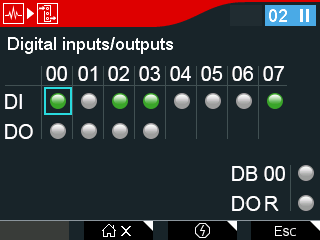

디지털 입력 및 디지털 출력
이 하위 메뉴에는 인버터의 지원되는 디지털 입력 및 출력의 현재 값이 표시됩니다.
약어의 의미:
- DI: 디지털 입력
- DO: 디지털 출력
- DIO: 구성 가능한 디지털 입력 및 디지털 출력
- DB: 디지털 브레이크 출력
- DO R: 디지털 릴레이 출력

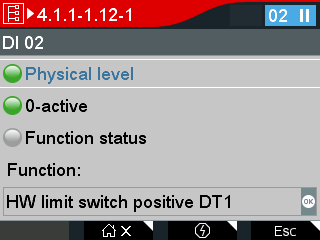

- 세부 정보를 표시하는 경우에는 LED 아이콘을 선택하고 <OK> 버튼을 터치하십시오.
매개변수 | 의미 |
|---|---|
물리적 레벨 | LED 아이콘 녹색: High 신호 LED 아이콘 회색: Low 신호 |
0 활성 | LED 아이콘 녹색: Low 신호가 기능을 활성화시킴 LED 아이콘 회색: High 신호가 기능을 활성화시킴 |
기능 상태 | LED 아이콘 녹색: 기능 활성 LED 아이콘 회색: 기능 비활성 |
기능 | 디지털 연결부의 기능을 표시합니다. |
- 다시 메뉴로 돌아가는 경우 <Esc> 버튼을 누르십시오. 다음 표에는 중요한 디지털 입력 및 출력이 표시되어 있습니다.
매개변수 | 인덱스 | 의미 |
|---|---|---|
기본 장치 디지털 입력 | 8334.1 | 현재 값 |
기본 장치 디지털 출력 | 8335.1 | 현재 값 |
구성 가능한 기본 장치 디지털 입력 | 8337.1 | 현재 값 |
구성 가능한 기본 장치 디지털 입력/디지털 출력 | 8337.21 | 디지털 입력 및 디지털 출력으로 DIO 01 선택 |
구성 가능한 기본 장치 디지털 입력/디지털 출력 | 8337.22 | 디지털 입력 및 디지털 출력으로 DIO 02 선택 |
구성 가능한 기본 장치 디지털 출력 | 8338.1 | 현재 값 |
