Entradas digitales y salidas digitales

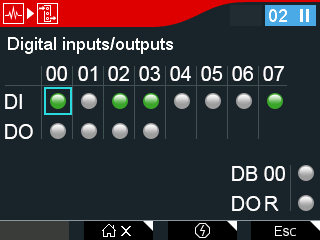

Este submenú muestra el valor actual de las entradas y salidas digitales del variador.
Las abreviaturas significan:
- DI: entrada binaria
- DO: salida binaria
- DIO: entradas binarias y salidas binarias configurables
- DB: salida de freno binaria
- DO R: salida de relé binaria

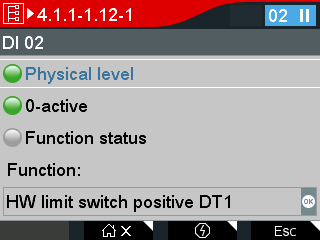

- Para mostrar los detalles, seleccione un símbolo LED y pulse la tecla <OK>.
Parámetro | Significado |
|---|---|
Physical level (Nivel físico) | Símbolo LED verde: Señal High Símbolo LED gris: Señal Low |
O-active (0 activo) | Símbolo LED verde: señal Low activa función Símbolo LED gris: señal High activa función |
Function status (Estado de la función) | Símbolo LED verde: Función activa Símbolo LED gris: Función inactiva |
Function (Función) | Muestra la función de la conexión digital. |
- Para volver al menú, pulse la tecla <Esc> (Escape). La siguiente tabla muestra las entradas y salidas binarias.
Parámetro | Índice | Significado |
|---|---|---|
Entradas digitales unidad básica | 8334.1 | Valor actual |
Salidas binarias unidad básica | 8335.1 | Valor actual |
Entradas digitales configurables unidad básica | 8337.1 | Valor actual |
Entradas binarias/salidas binarias configurables unidad básica | 8337.21 | Selección DIO 01 como entrada binaria o salida binaria |
Entradas digitales/salidas digitales configurables unidad básica | 8337.22 | Selección DIO 02 como entrada digital o salida digital |
Salidas digitales configurables unidad básica | 8338.1 | Valor actual |
