Ingressi digitali e uscite digitali

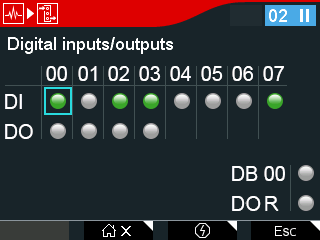

Questo sottomenu visualizza il valore attuale di ingressi e uscite digitali supportate del convertitore di frequenza.
Significato delle abbreviazioni:
- DI: ingresso digitale
- DO: uscita digitale
- DIO: ingressi digitali e uscite digitali configurabili
- DB: uscita freno digitale
- DO R: uscita relè digitale

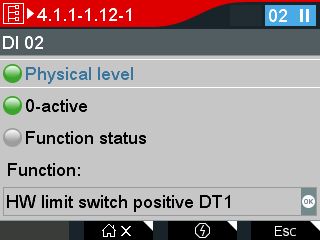

- Per visualizzare i dettagli selezionare il simbolo LED e toccare il tasto <OK>.
Parametri | Significato |
|---|---|
Physical level (livello fisico) | Simbolo LED verde: segnale high Simbolo LED grigio: segnale low |
0-active (0 attivo) | Simbolo LED verde: il segnale low attiva la funzione Simbolo LED grigio: il segnale high attiva la funzione |
Function status (stato funzione) | Simbolo LED verde: funzione attiva Simbolo LED grigio: funzione inattiva |
Function (funzione) | Visualizza la funzione del collegamento digitale. |
- Per ritornare al menu premere il tasto <Esc>. La tabella che segue riporta gli ingressi e le uscite più importanti.
Parametri | Indice | Significato |
|---|---|---|
Ingressi digitali unità base | 8334.1 | Valore attuale |
Uscite digitali unità base | 8335.1 | Valore attuale |
Ingressi digitali configurabili unità base | 8337.1 | Valore attuale |
Ingressi digitali/uscite digitali configurabili unità base | 8337.21 | Selezione DIO 01 come ingresso digitale o uscita digitale |
Ingressi digitali/uscite digitali configurabili unità base | 8337.22 | Selezione DIO 02 come ingresso digitale o uscita digitale |
Uscite analogiche configurabili unità base | 8338.1 | Valore attuale |
