Digitális bemenetek és digitális kimenetek

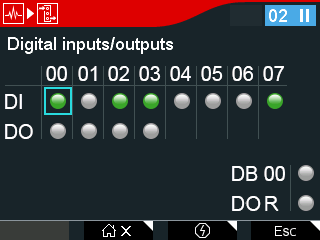

Ez az almenü a frekvenciaváltó támogatott digitális be- és kimeneteinek aktuális értékét mutatja.
A rövidítések jelentése:
- DI: Bináris bemenet
- DO: Bináris kimenet
- DIO: konfigurálható digitális bemenetek és digitális kimenetek
- DB: digitális fékkimenet
- DO R: digitális relékimenet

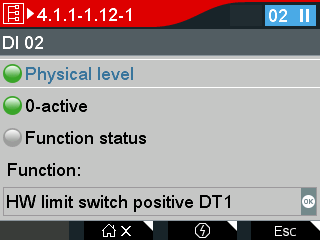

- A részletek megjelenítéséhez válasszon ki egy LED-szimbólumot, és koppintson az <OK> gombra.
Paraméter | Jelentés |
|---|---|
Physical (Fiz.) level (jelszint) | Zöld LED-szimbólum: Magas jel Szürke LED-szimbólum: Alacsony jel |
0-active (0 esetén aktív) | Zöld LED-szimbólum: Az alacsony jel aktiválja a funkciót Szürke LED-szimbólum: A magas jel aktiválja a funkciót |
Funkció állapota | Zöld LED-szimbólum: Funkció aktív Szürke LED-szimbólum: Funkció inaktív |
Funkció | A digitális csatlakozó funkcióját mutatja. |
- A menübe történő visszatéréshez nyomja meg az <Esc> gombot. A következő táblázat a legfontosabb digitális be- és kimeneteket mutatja.
Paraméter | Index | Jelentés |
|---|---|---|
Alapkészülék digitális bemenetei | 8334.1 | Aktuális érték |
Alapkészülék digitális kimenetei | 8335.1 | Aktuális érték |
Alapkészülék konfigurálható digitális bemenetei | 8337.1 | Aktuális érték |
Az alapkészülék konfigurálható digitális bemenetei/digitális kimenetei | 8337.21 | DIO 01 kiválasztása digitális bemenetként vagy digitális kimenetként |
Az alapkészülék konfigurálható digitális bemenetei/digitális kimenetei | 8337.22 | DIO 02 kiválasztása digitális bemenetként vagy digitális kimenetként |
Alapkészülék konfigurálható digitális kimenetei | 8338.1 | Aktuális érték |
