CBG22A als MOVISUITE®-interface

Met behulp van het programmeerapparaat ter plaatse kunt u een verbinding tussen een regelaar en MOVISUITE® opbouwen. Het programmeerapparaat ter plaatse dient daarbij als gateway.

AANWIJZING

Als het gateway-bedrijf actief is, kunnen er geen andere acties van het programmeerapparaat ter plaatse worden uitgevoerd.

Ga als volgt te werk:

  • Het programmeerapparaat ter plaatse CBG22A is verbonden met de regelaar.
  • Op de engineering-pc in MOVISUITE® het venster Communicatie openen.
  1. Verbind het programmeerapparaat ter plaatse via mini-USB-kabel met de Engineering-pc. Een passende kabel is verkrijgbaar onder artikelnummer 25643517 bij SEW‑EURODRIVE.

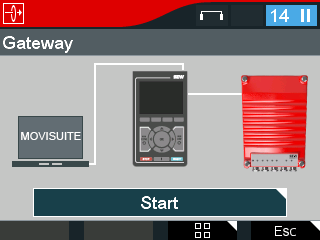

    • Het menu „Gateway“ verschijnt op de CBG22A.
  2. Zodra het programmeerapparaat ter plaatse met de pc verbonden is, verschijnt het in MOVISUITE®.
  3. Om een actieve verbinding tussen MOVISUITE® en de regelaar op te bouwen, drukt u op de toets <OK> op het programmeerapparaat ter plaatse.
    • U kunt nu instellingen in MOVISUITE® uitvoeren. Meer informatie vindt u in MOVISUITE® onder Meer > Documenten.
  4. Controleer de volgende instellingen in MOVISUITE®:

    5. [1]

    Tabblad communicatie

    [2]

    Netwerktype USB

    [3]

    USB-adapter scannen

    [4]

    Weergave van de regelaarnaam

    [5]

    Adapter actualiseren

    [6]

    Overnemen en scannen

  5. Als er al een programmeerapparaat ter plaatse is aangesloten, wordt dit in het displayveld Aangesloten USB-adapter [3] weergegeven. Als er geen programmeerapparaat ter plaatse wordt weergegeven, controleer dan de verbinding en klik vervolgens op de knop Adapter actualiseren [5].
  6. Klik op de knop Overnemen [6] om de aangesloten regelaar te scannen en in het project over te nemen. Daarbij wordt niet het programmeerapparaat ter plaatse, maar de regelaar eronder in MOVISUITE® weergegeven.
  7. Om de verbinding te verbreken, klikt u op het programmeerapparaat ter plaatse op Annuleren.
  8. Trek vervolgens de USB-kabel eraf.
