CBG22A jako rozhraní MOVISUITE®

Pomocí lokálního ovládacího zařízení můžete navázat spojení mezi měničem a MOVISUITE®. Lokální ovládací zařízení k tomu slouží jako brána.

POZNÁMKA

Když je aktivní provoz brány, nelze provádět žádné jiné činnosti lokálního ovládacího zařízení.

Postupujte následujícím způsobem:

  • Lokální ovládací zařízení CBG22A je propojeno s měničem.
  • Na průmyslovém PC je v MOVISUITE® otevřené okno Komunikace.
  1. Připojte lokální ovládací zařízení k průmyslovému PC pomocí kabelu mini USB. Vhodný kabel získáte pod objednacím číslem 25643517 u SEW‑EURODRIVE.

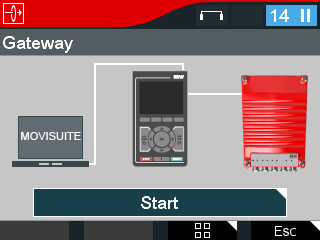

    • Na CBG22A se zobrazí menu "Gateway".
  2. Jakmile je lokální ovládací zařízení připojeno k PC, zobrazí se to v MOVISUITE®.
  3. Pro vytvoření aktivního připojení mezi MOVISUITE® a měničem stiskněte tlačítko <OK> na lokálním ovládacím zařízení.
    • Nyní můžete provádět nastavení v MOVISUITE®. Další informace najdete v MOVISUITE® pod Více > Dokumenty.
  4. V MOVISUITE® zkontrolujte následující nastavení:

    5. [1]

    karta komunikace

    [2]

    typ sítě USB

    [3]

    skenování USB adaptéru

    [4]

    zobrazení názvu zařízení

    [5]

    aktualizace adaptéru

    [6]

    převzetí a skenování

  5. Pokud je lokální ovládací zařízení již připojeno, zobrazí se to v zobrazovacím poli Připojené USB adaptéry [3]. Pokud se nezobrazí žádné lokální ovládací zařízení, zkontrolujte spojení a potom klikněte na tlačítko Aktualizovat adaptér [5].
  6. Kliknutím na tlačítko Převzít [6] oskenujte připojené zařízení a přeneste je do projektu. V MOVISUITE® se přitom nezobrazí lokální ovládací zařízení, ale podřízený měnič.
  7. Pro zrušení připojení klikněte na lokálním ovládacím zařízení na Zrušit.
  8. Potom odpojte kabel USB.
