CBG22A som MOVISUITE®-interface

Ved hjælp af den lokale betjeningsenhed kan du etablere en forbindelse mellem en omformer og MOVISUITE®. Den lokale betjeningsenhed fungerer i den forbindelse som gateway.

BEMÆRK

Når gateway-driften er aktiv, kan der ikke udføres andre handlinger på den lokale betjeningsenhed.

Udfør følgende:

  • Den lokale betjeningsenhed CBG22A er forbundet med omformeren.
  • På engineering-pc’en i MOVISUITE® er vinduet Kommunikation åbnet.
  1. Forbind den lokale betjeningsenhed med engineering-pc’en via et Mini-USB-kabel. Du kan få et passende kabel med varenummer 25643517 hos SEW‑EURODRIVE.

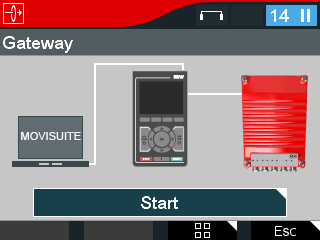

    • Menuen „Gateway“ vises på CBG22A.
  2. Så snart den lokale betjeningsenhed er forbundet med pc’en, vises det i MOVISUITE®.
  3. For at etablere en aktiv forbindelse mellem MOVISUITE® og omformeren skal du trykke på tasten <OK> på den lokale betjeningsenhed.
    • Du kan nu foretage indstillinger i MOVISUITE®. Du kan finde flere informationer i MOVISUITE® i Mere > Dokumenter.
  4. Kontrollér følgende indstillinger i MOVISUITE®:

    5. [1]

    Fanen Kommunikation

    [2]

    Netværkstype USB

    [3]

    Scan USB-adapter

    [4]

    Visning af enhedens navn

    [5]

    Opdatér adapter

    [6]

    Overtag og scan

  5. Hvis den lokale betjeningsenhed allerede er tilsluttet, vises dette i displayfeltet Tilsluttede USB-adaptere [3]. Hvis der ikke vises en lokal betjeningsenhed, skal du kontrollere forbindelsen og derefter klikke på knappen Opdatér adapter [5].
  6. Klik på knappen Overtag [6] for at scanne den tilsluttede enhed og overtage den i projektet. Derved er det ikke kun den lokale betjeningsenhed, som vises, men også underordnede omformere i MOVISUITE®.
  7. For at afbryde forbindelsen skal du klikke på den lokale betjeningsenhed på Afbryd.
  8. Træk derefter USB-kablet ud.
