CBG22A mint MOVISUITE®-interfész

A helyi kezelőkészülék segítségével kapcsolatot hozhat létre egy frekvenciaváltó és a MOVISUITE® között. A helyi kezelőkészülék átjáróként szolgál.

FELHÍVÁS

Ha az átjáró-üzemmód aktív, akkor nem hajthatók végre a helyi kezelőkészülék egyéb műveletei.

A következőképpen járjon el:

  • A CBG22A helyi kezelőkészülék csatlakozik a frekvenciaváltóhoz.
  • A tervező számítógépen a MOVISUITE® szoftverben meg van nyitva a Kommunikáció ablak.
  1. Kösse össze a helyi kezelőkészüléket a tervező számítógéppel egy mini-USB kábelen keresztül. Megfelelő kábelt 25643517 cikkszámon szerezhet be az SEW‑EURODRIVE vállalattól.

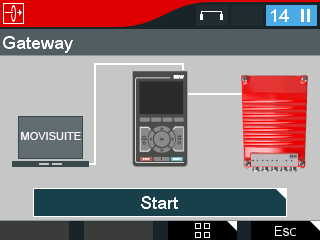

    • A "Gateway (Átjáró)” menü megjelenik a CBG22A készüléken.
  2. Amint a helyi kezelőkészülék össze van kötve a számítógéppel, megjelenik a MOVISUITE® szoftverben.
  3. A MOVISUITE® és a frekvenciaváltó közötti aktív kapcsolat létrehozásához nyomja meg az <OK> gombot a helyi kezelőkészüléken.
    • Ezután elvégezheti a beállításokat a MOVISUITE® szoftverben. További információkat a MOVISUITE®-ban a További információk > Dokumentumok részben talál.
  4. Ellenőrizze a következő beállításokat a MOVISUITE®-ban:

    5. [1]

    Kommunikáció lap

    [2]

    USB hálózattípus

    [3]

    USB-adapter leolvasása

    [4]

    A készüléknév megjelenítése

    [5]

    Adapter frissítése

    [6]

    Átvétel és leolvasás

  5. Ha már csatlakozik helyi kezelőkészülék, akkor az megjelenik a Csatlakoztatott USB-adapter [3] kijelzőmezőben. Ha nem jelenik meg helyi kezelőkészülék, akkor ellenőrizze a kapcsolatot, majd kattintson az Adapter frissítése [5] gombra.
  6. Kattintson az Átvétel [6] gombra a csatlakoztatott készülék kereséséhez és a projektbe történő átvételéhez. Ekkor nem a helyi kezelőkészülék, hanem az alárendelt frekvenciaváltó jelenik meg a MOVISUITE® szoftverben.
  7. A kapcsolat bontásához kattintson a helyi kezelőkészüléken a Megszakítás lehetőségre.
  8. Ezután húzza ki az USB-kábelt.
