CBG22A als MOVISUITE®-Schnittstelle

Mit Hilfe des Vorortbediengeräts können Sie eine Verbindung zwischen einem Umrichter und MOVISUITE® aufbauen. Das Vorortbediengerät dient dazu als Gateway.

HINWEIS

Wenn der Gateway-Betrieb aktiv ist, können keine anderen Aktionen des Vorortbediengeräts ausgeführt werden.

Gehen Sie folgendermaßen vor:

  • Das Vorortbediengerät CBG22A ist mit dem Umrichter verbunden.
  • Auf dem Engineering-PC in MOVISUITE® das Fenster Kommunikation geöffnet.
  1. Verbinden Sie das Vorortbediengerät mit dem Engineering-PC über ein Mini-USB Kabel. Sie erhalten ein passendes Kabel unter der Sachnummer 25643517 bei SEW‑EURODRIVE.

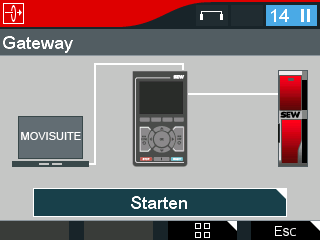

    • Das Menü „Gateway“ wird auf dem CBG22A angezeigt.
  2. Sobald das Vorortbediengerät mit dem PC verbunden ist, wird es in MOVISUITE® angezeigt.
  3. Um eine aktive Verbindung zwischen MOVISUITE® und dem Umrichter herzustellen, drücken Sie die Taste <OK> auf dem Vorortbediengerät.
    • Sie können nun Einstellungen in MOVISUITE® vornehmen. Weitere Informationen finden Sie in MOVISUITE® unter Mehr > Dokumente.
  4. Überprüfen Sie die folgenden Einstellungen in MOVISUITE®:

    5. [1]

    Registerkarte Kommunikation

    [2]

    Netzwerktyp USB

    [3]

    USB-Adapter scannen

    [4]

    Anzeige des Gerätenamens

    [5]

    Adapter aktualisieren

    [6]

    Übernehmen und Scannen

  5. Wenn ein Vorortbediengerät bereits angeschlossen ist, wird dieses im Anzeigefeld Angeschlossene USB-Adapter [3] angezeigt. Wenn kein Vorortbediengerät angezeigt wird, überprüfen Sie die Verbindung und klicken Sie anschließend auf die Schaltfläche Adapter aktualisieren [5].
  6. Klicken Sie auf die Schaltfläche Übernehmen [6], um das angeschlossene Gerät zu scannen und ins Projekt zu übernehmen. Dabei wird nicht das Vorortbediengerät, sondern der unterlagerte Umrichter in MOVISUITE® angezeigt.
  7. Um die Verbindung zu trennen, klicken Sie auf dem Vorortbediengerät auf Abbrechen.
  8. Ziehen Sie dann das USB-Kabel ab.
