CBG22A come interfaccia MOVISUITE®

Con l'ausilio del pannello operatore locale è possibile realizzare il collegamento fra convertitore di frequenza e MOVISUITE®. Il pannello operatore locale funge in questo caso da gateway.

NOTA

Quando è attivo il funzionamento gateway, non può essere eseguita nessun'altra azione del pannello operatore locale.

Procedere come segue:

  • Il pannello operatore locale CBG22A è collegato con il convertitore di frequenza.
  • Sul PC di ingegnerizzazione in MOVISUITE® si apre la finestra Comunicazione.
  1. Collegare il pannello operatore locale al PC di ingegnerizzazione tramite un cavo USB mini. Il cavo adatto può essere ordinato con il codice 25643517 alla SEW‑EURODRIVE.

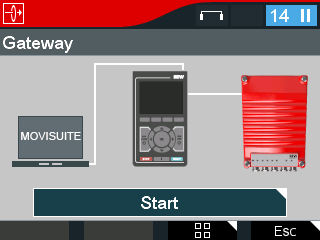

    • Il menu "Gateway" viene visualizzato sul CBG22A.
  2. Quando il pannello operatore locale è collegato con il PC viene visualizzato in MOVISUITE®.
  3. Per realizzare un collegamento attivo fra MOVISUITE® e convertitore di frequenza premere il tasto <OK> sul pannello operatore locale.
    • Ora è possibile effettuare le impostazioni in MOVISUITE®. Ulteriori informazioni si trovano in MOVISUITE® alla voce More (altro) > Documents (documenti).
  4. Controllare le impostazioni seguenti in MOVISUITE®:

    5. [1]

    scheda di registro comunicazione

    [2]

    tipo di rete USB

    [3]

    scansione adattatore USB

    [4]

    visualizzazione del nome unità

    [5]

    aggiornamento adattatore

    [6]

    applicazione e scansione

  5. Quando il pannello operatore locale è già collegato viene visualizzato nel campo Connected USB adapters (adattatori USB collegati) [3]. Se non viene visualizzato alcun pannello operatore locale controllare il collegamento e successivamente fare clic sul pulsante Update adapters (aggiorna adattatori) [5].
  6. Fare clic sul pulsante Apply (applica) [6], per scansionare l'unità collegata e applicarla nel progetto. Con ciò, in MOVISUITE® non viene visualizzato il pannello operatore locale ma il convertitore di frequenza subordinato.
  7. Per interrompere il collegamento, sul pannello operatore locale fare clic su Cancel (annulla).
  8. Staccare il cavo USB.
