CBG21A używany jako bramka

Za pomocą panelu sterowania można nawiązać połączenie między falownikiem a MOVISUITE®. Panel sterowana służy przy tym jako bramka.

WSKAZÓWKA

Jeśli aktywny jest tryb bramki, nie można wykonywać żadnych innych działań panelu sterowania.

Należy wykonać następujące czynności:

  • Panel sterowania CBG21A jest połączony z falownikiem.
  • Na komputerze do programowania MOVISUITE® pojawi się okno Komunikacja.
  1. Połączyć panel sterowania z komputerem do programowania za pomocą kabla mini USB. Odpowiedni kabel można zamówić pod numerem katalogowym 25643517 w firmie SEW‑EURODRIVE.

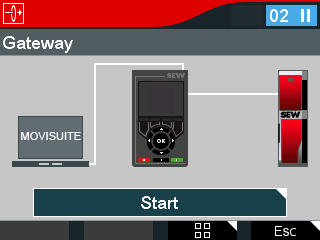

    • Menu "Bramka" wyświetla się na CBG21A.
  2. Po połączeniu panelu sterowania z komputerem, menu wyświetlane jest w MOVISUITE®.
  3. Aby nawiązać aktywne połączenie między MOVISUITE® a falownikiem, należy nacisnąć <OK> na panelu sterowania.
    • Można teraz wprowadzić ustawienia w MOVISUITE®. Więcej informacji znajduje się w MOVISUITE® w opcji Więcej > Dokumenty.
  4. Sprawdzić poniższe ustawienia w MOVISUITE®:

    5. [1]

    Zakładka Komunikacja

    [2]

    Typ sieci USB

    [3]

    Skanuj adapter USB

    [4]

    Nazwa urządzenia

    [5]

    Aktualizuj adapter

    [6]

    Zastosuj i zeskanuj

  5. Jeśli panel sterowania jest już podłączony, wyświetli się on w polu Podłączone adaptery USB [3]. Jeśli nie wyświetla się panel sterowania, należy sprawdzić połączenie, a następnie kliknąć przycisk Aktualizuj adapter [5].
  6. Kliknąć przycisk Zastosuj [6], aby zeskanować podłączone urządzenie i zastosować je w projekcie. Nie wyświetla się przy tym panel sterowania, lecz podrzędny falownik MOVISUITE®.
  7. Aby rozłączyć połączenie, należy kliknąć Anuluj na panelu sterowania.
  8. Następnie odłączyć kabel USB.
