CBG21A come funzionamento gateway

Con l'ausilio del pannello operatore è possibile realizzare il collegamento fra convertitore di frequenza e MOVISUITE®. Il pannello operatore funge in questo caso da gateway.

NOTA

Quando è attivo il funzionamento gateway, non può essere eseguita nessun'altra azione del pannello operatore.

Procedere come segue:

  • Il pannello operatore CBG21A è collegato con il convertitore di frequenza.
  • Sul PC di ingegnerizzazione in MOVISUITE® si apre la finestra Comunicazione.
  1. Collegare il pannello operatore al PC di ingegnerizzazione tramite un cavo USB mini. Il cavo adatto può essere ordinato con il codice 25643517 alla SEW‑EURODRIVE.

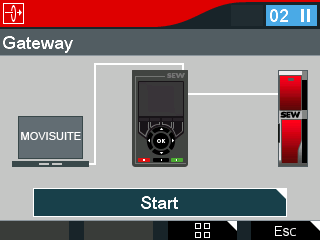

    • Il menu "Gateway" viene visualizzato sul CBG21A.
  2. Quando il pannello operatore è collegato con il PC viene visualizzato in MOVISUITE®.
  3. Per realizzare un collegamento attivo fra MOVISUITE® e convertitore di frequenza premere il tasto <OK> sul pannello operatore.
    • Ora è possibile effettuare le impostazioni in MOVISUITE®. Ulteriori informazioni si trovano in MOVISUITE® alla voce Altro > Documenti.
  4. Controllare le impostazioni seguenti in MOVISUITE®:

    5. [1]

    scheda di registro comunicazione

    [2]

    tipo di rete USB

    [3]

    scansione adattatore USB

    [4]

    visualizzazione del nome unità

    [5]

    aggiornamento adattatore

    [6]

    applicazione e scansione

  5. Quando il pannello operatore è già collegato viene visualizzato nel campo Adattatori USB collegati [3]. Se non viene visualizzato alcun pannello operatore, controllare il collegamento e successivamente fare clic sul pulsante Aggiorna adattatore [5].
  6. Fare clic sul pulsante Applica [6], per scansionare l'unità collegata e applicarla nel progetto. Con ciò, in MOVISUITE® non viene visualizzato il pannello operatore ma il convertitore di frequenza subordinato.
  7. Per interrompere il collegamento, sul pannello operatore fare clic su Annulla.
  8. Staccare il cavo USB.
