Configurar la interfaz de datos de proceso

Proceda como se indica a continuación:

  • Usted ha integrado el controlador en la red PROFINET.

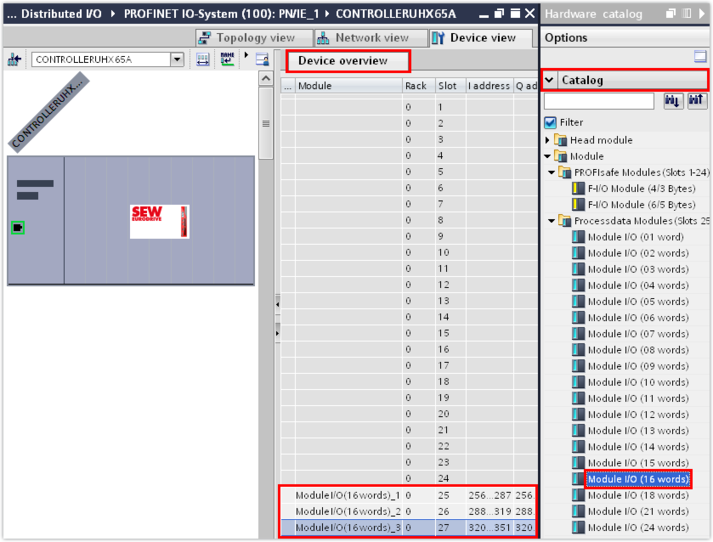

  1. Desde el catálogo de hardware, añada los módulos de datos de proceso con el número deseado de palabras de datos de proceso a la vista general de unidades mediante la función de arrastrar y soltar. Añada los módulos de datos de proceso en el orden en el que los módulos de software MOVIKIT® están asignados a los variadores de nivel inferior. Tenga en cuenta que el número de palabras de datos de proceso necesarias depende del módulo de software MOVIKIT® utilizado (véase Puesta en marcha del módulo de software MOVIKIT®).
    • Las primeras ranuras están reservadas para PROFIsafe. El número de ranuras reservadas depende del controlador utilizado.

Controlador

Ranuras reservadas

MOVI‑C® CONTROLLER standard UHX25A‑N

8

MOVI‑C® CONTROLLER advanced UHX45A‑N

16

MOVI‑C® CONTROLLER progressive UHX65A‑R

24

MOVI-C® CONTROLLER power UHX85‑R

8 (firmware V2.0, release 201703..)

24 (firmwares más nuevos)

MOVI‑C® FIELD CONTROLLER
standard MFC1../FHX25‑N

8

MOVI‑C® FIELD CONTROLLER
advanced MFC1../FHX45‑N

16

  1. Alternativamente, puede añadir las palabras de datos de proceso mediante doble clic en el módulo de datos de proceso. Etas se ubican automáticamente en la ranura permitida.

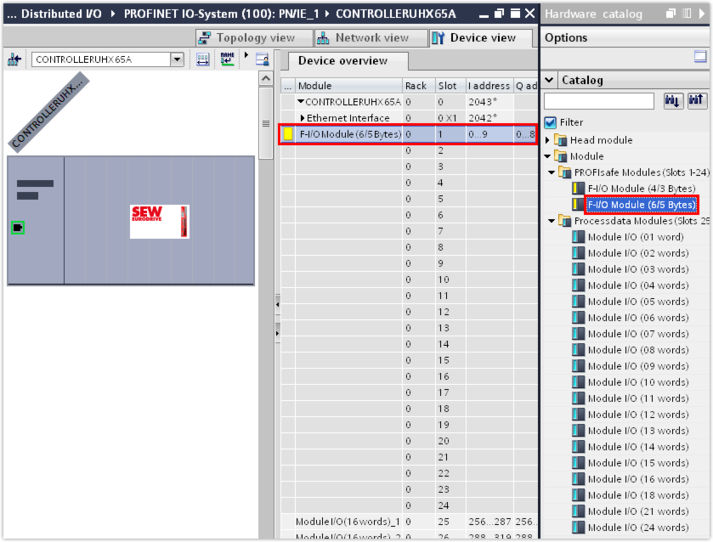

  2. Del catálogo de hardware, añada arrastrando y soltando las palabras de datos de proceso de cada participante en la comunicación segura a las primeras ranuras de la vista general de unidades.
    • En este ejemplo, para la comunicación segura se dispone de las palabras de datos de proceso del módulo de un eje MDA90A con la tarjeta de seguridad integrada MOVISAFE® CSS21A (6/5 bytes) en la primera ranura. La asignación del módulo PROFIsafe adecuado a la tarjeta de seguridad correspondiente se encuentra en el capítulo Archivo de descripción de unidad de las opciones de seguridad MOVISAFE® CS..A.

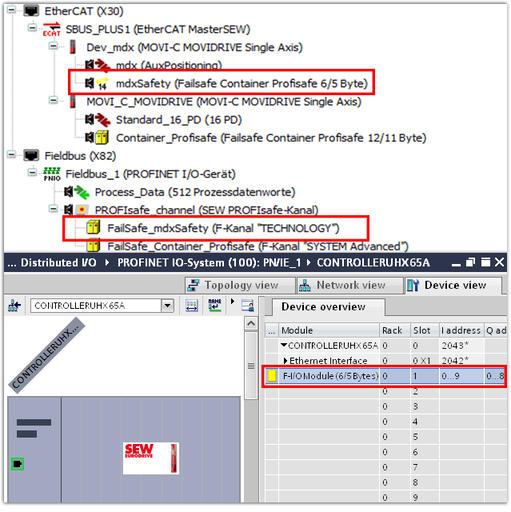

    • Las ranuras para la comunicación segura se asignan de forma lineal y sin huecos a las tarjetas de seguridad reales. Las tarjetas de seguridad reales se representan en el editor IEC y se referencian mediante su designación a los llamados contenedores Failsafe. La referenciación de los contenedores Failsafe a las ranuras para la comunicación segura en el TIA Portal se realiza a través de su posición. El siguiente ejemplo muestra la asignación de la tarjeta de seguridad en el proyecto IEC a las ranuras para la comunicación segura en el TIA Portal:

Herramienta de ingeniería

Entrada/Ranura

Explicación

Editor IEC

(Integrado en el software de ingeniería MOVISUITE®)

mdxSafety

Tarjeta de seguridad en el variador

El variador es el primer variador en el grupo de ejes.

Failsafe_mdxSafety

Contenedor Failsafe

El contenedor Failsafe se encuentra en la primera posición del objeto de bus de campo PROFIsafe correspondiente a la posición 1 del variador (de la tarjeta de seguridad) en el grupo de ejes.

TIA Portal

(Herramienta de ingeniería del PLC)

Ranura para comunicación segura

La primera ranura para la comunicación segura en la vista general de unidades corresponde al primer contenedor Failsafe en el objeto de bus de campo PROFIsafe.

Si un grupo de ejes también contiene participantes sin tarjetas de seguridad integradas, estos participantes simplemente no se tienen en cuenta a la hora de asignar las ranuras.

AVISO

Las posiciones y asignaciones de las tarjetas de seguridad se establecen durante la generación automática de códigos en MOVISUITE®. No cambie estas posiciones y asignaciones. Si el número o la posición de las tarjetas de seguridad utilizadas en el grupo de ejes cambia, actualice el proyecto IEC en MOVISUITE®.
