Puesta en marcha del módulo de software MOVIKIT®
Para este ejemplo se utiliza el módulo de software MOVIKIT® Velocity de la categoría "SingleAxis". MOVIKIT® Velocity ofrece una funcionalidad estandarizada y una interfaz para un accionamiento con regulación de velocidad típico.
AVISO
Encontrará información detallada sobre los módulos de software MOVIKIT® en las documentaciones respectivas.
Proceda como se indica a continuación:
- Usted ha integrado las unidades del módulo de automatización MOVI‑C® en un proyecto MOVISUITE® y ha configurado el conjunto de accionamiento.

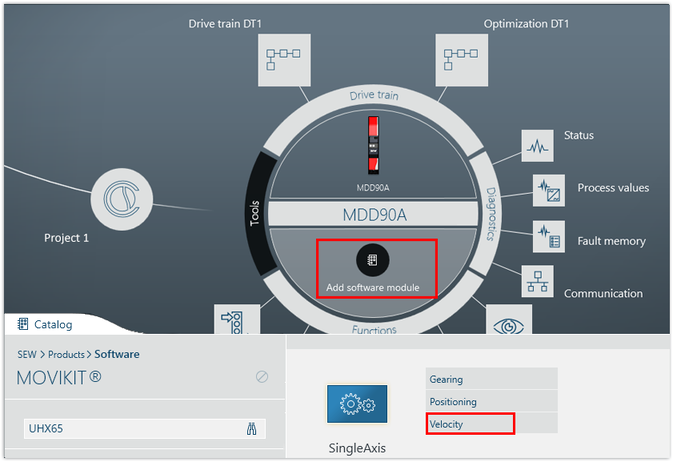

- Haga clic en [Añadir módulo de software] en la vista circular del variador y seleccione la entrada "Velocity" del catálogo en la categoría "SingleAxis". Acepte la versión propuesta del módulo de software.

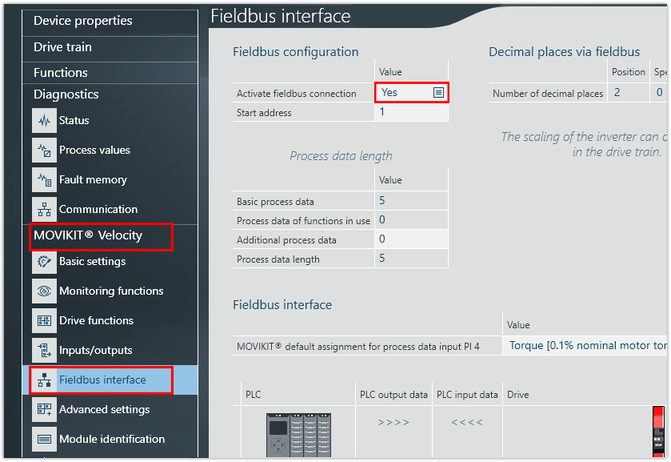

- Abra la configuración del variador y active la conexión de bus de campo del módulo de software en el grupo de parámetros [MOVIKIT® Velocity] > [Interfaz de bus de campo].
- Configure la dirección de inicio y la longitud de los datos de proceso.
- La dirección de inicio del primer variador es 1. Si ha subordinado varios variadores a un MOVI-C®-CONTROLLER, la dirección de inicio de los siguientes variadores se desplaza en la longitud total de los datos de proceso precedentes.
- Los diferentes módulos de software MOVIKIT® tienen longitudes de datos de proceso distintas. Por ejemplo, MOVIKIT® Velocity tiene 5 palabras de datos de proceso y MOVIKIT® Positioning 8 palabras de datos de proceso.
- El siguiente ejemplo muestra la dependencia de las direcciones de inicio del número de palabras de datos de proceso en una topología de unidades con 3 variadores de nivel inferior:
Unidad | Módulo de software asignado | Dirección de inicio |
|---|---|---|
Variador 1 | MOVIKIT® Velocity (5 PD) | 1 |
Variador 2 | MOVIKIT® Positioning (8 PD) | 6 (= 1 + 5 del variador 1) |
Variador 3 | MOVIKIT® Velocitiy (5 PD) | 14 (= 1 + 5 del variador 1 + 8 del variador 2) |
