Configurar comunicação RS485

Proceda da seguinte forma:

  • A versão necessária do software de engenharia foi instalada no PC de engenharia. Para obter informações sobre a versão necessária, consultar Pré-requisitos.
  • Nenhum software de engenharia foi iniciado no PC de engenharia.
  1. Iniciar o MOVITOOLS® MotionStudio.
  2. Para configurar a conexão de comunicação, clicar no símbolos [Configure communication connections] (Configurar conexões de comunicação) na barra de ferramentas.

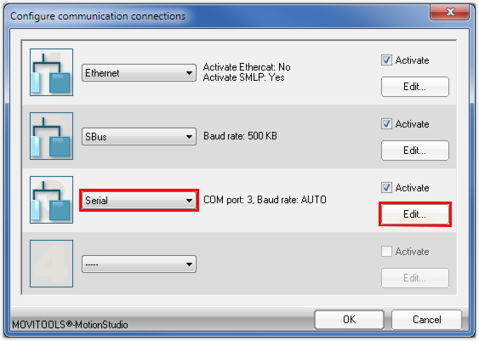

    • A janela "Configure communication connections" (Configurar conexões de comunicação) é exibida.
  3. Selecionar a entrada "Serial" na lista descendente de uma conexão de comunicação ainda não utilizada.
  4. Clicar na tecla [Edit...] (Editar...) da conexão de comunicação.

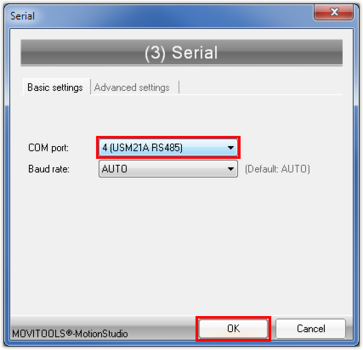

    • A janela "Serial" é exibida.
  5. Na lista descendente "COM port" (Porta COM), selecionar a conexão do PC de engenharia ao qual o conversor de interface está conectado.
  6. Clicar na tecla [OK].
    • A janela "Configure communication connections" (Configurar conexões de comunicação) é exibida.
  7. Clicar na tecla [OK].
  8. Executar uma verificação de rede.
