RS485-Kommunikation einrichten

Gehen Sie folgendermaßen vor:

  • Sie haben die erforderliche Version der Engineering-Software auf dem Engineering-PC installiert. Informationen zur erforderlichen Version finden Sie unter Voraussetzungen.
  • Sie haben keine Engineering-Software auf dem Engineering-PC gestartet.
  1. Starten Sie MOVITOOLS® MotionStudio.
  2. Um den Kommunikationsanschluss zu konfigurieren, klicken Sie in der Symbolleiste auf das Symbol [Kommunikationsanschlüsse konfigurieren].

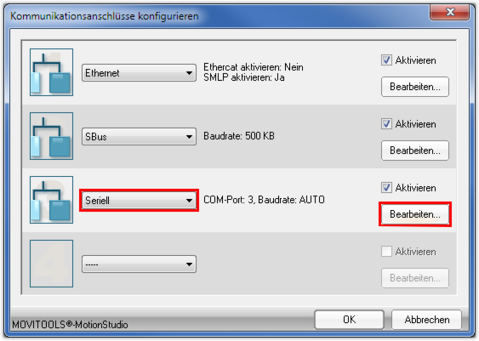

    • Das Fenster "Kommunikationsanschlüsse konfigurieren" wird angezeigt.
  3. Wählen Sie in der Auswahlliste eines noch nicht verwendeten Kommunikationsanschlusses den Eintrag "Seriell" aus.
  4. Klicken Sie auf die Schaltfläche [Bearbeiten…] des Kommunikationsanschlusses.

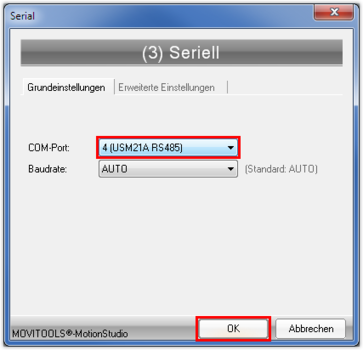

    • Das Fenster "Serial" wird angezeigt.
  5. Wählen Sie in der Auswahlliste "COM-Port" den Anschluss des Engineering-PCs aus, mit dem der Schnittstellenumsetzer verbunden ist.
  6. Klicken Sie auf die Schaltfläche [OK].
    • Das Fenster "Kommunikationsanschlüsse konfigurieren" wird angezeigt.
  7. Klicken Sie auf die Schaltfläche [OK].
  8. Führen Sie einen Netzwerk-Scan durch.
