CAN-Bus-Kommunikation einrichten

Gehen Sie folgendermaßen vor:

  • Sie haben die erforderliche Version der Engineering-Software auf dem Engineering-PC installiert. Informationen zur erforderlichen Version finden Sie unter Voraussetzungen.
  • Sie haben keine Engineering-Software auf dem Engineering-PC gestartet.
  1. Starten Sie MOVITOOLS® MotionStudio.
  2. Um den Kommunikationsanschluss zu konfigurieren, klicken Sie in der Symbolleiste auf das Symbol [Kommunikationsanschlüsse konfigurieren].

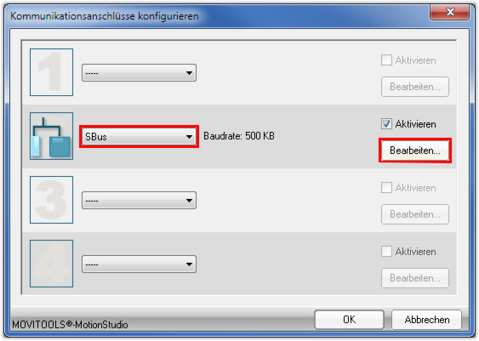

    • Das Fenster "Kommunikationsanschlüsse konfigurieren" wird angezeigt.
  3. Wählen Sie in der Auswahlliste eines noch nicht verwendeten Kommunikationsanschlusses den Eintrag "SBus" aus.
  4. Klicken Sie auf die Schaltfläche [Bearbeiten…] des Kommunikationsanschlusses.

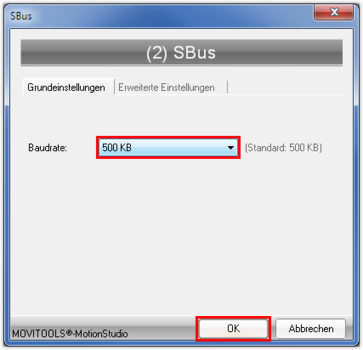

    • Das Fenster "SBus" wird angezeigt.
  5. Wählen Sie in der Auswahlliste "Baudrate" den Wert "500 KB" aus.
  6. Klicken Sie auf die Schaltfläche [OK].
    • Das Fenster "Kommunikationsanschlüsse konfigurieren" wird angezeigt.
  7. Klicken Sie auf die Schaltfläche [OK].
  8. Führen Sie einen Netzwerk-Scan durch.
Besonderheit MOVITRAC® LT..
  • Stellen Sie für ein MOVITRAC® LTE‑B+ keine Steuerquelle ein, die CANopen nutzt, da die Umrichter sonst nicht gescannt werden können.
  • Stellen Sie für ein MOVITRAC® LTP‑B keine Steuerquelle ein, die CANopen nutzt, da die Umrichter sonst nicht gescannt werden können.
