Configuración de la comunicación RS485

Proceda como se indica a continuación:

  • Ha instalado la versión requerida del software de ingeniería en el PC de ingeniería. Encontrará información sobre la versión requerida en Requisitos.
  • No ha iniciado ningún software de ingeniería en el PC de ingeniería.
  1. Inicie MOVITOOLS® MotionStudio.
  2. Para configurar la conexión de comunicación, haga clic en el icono [Configure communication connections] (Configurar conexiones de comunicación) en la barra de herramientas.

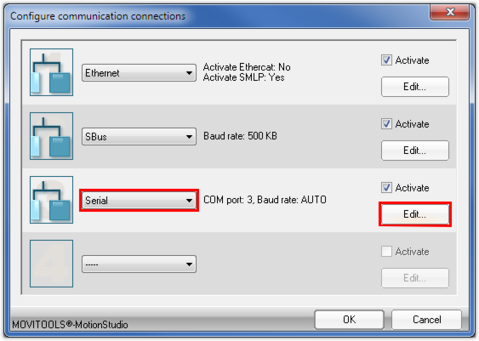

    • Se abre la ventana "Configure communication connections" (Configurar conexiones de comunicación).
  3. Seleccione en la lista desplegable de una conexión de comunicación todavía no empleada el elemento "Serial" (En serie).
  4. Haga clic sobre el botón [Edit] (Editar...) de la conexión de comunicación.

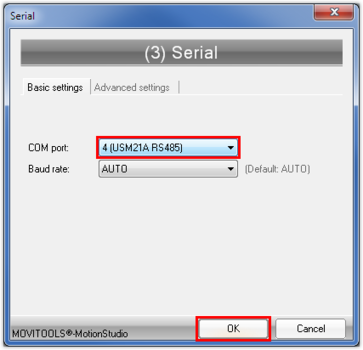

    • Se visualiza la ventana "Serial" (En serie).
  5. Seleccione en la lista desplegable "COM-Port" la conexión del PC de ingeniería con el que está conectado el adaptador de interfaz.
  6. Haga clic en el botón [OK].
    • Se abre la ventana "Configure communication connections" (Configurar conexiones de comunicación).
  7. Haga clic en el botón [OK].
  8. Ejecute un escaneo de red.
