Configurazione della comunicazione RS485

Procedere come segue:

  • La versione necessaria del software di ingegnerizzazione è installata sul PC di ingegnerizzazione. Per informazioni sulla versione necessaria fare riferimento al paragrafo Requisiti.
  • Il software di ingegnerizzazione non è stato avviato sul PC di ingegnerizzazione.
  1. Avviare MOVITOOLS® MotionStudio.
  2. Per configurare il collegamento di comunicazione, nella barra degli strumenti fare clic sul simbolo [Configure communication connections] (Configurazione collegamenti di comunicazione).

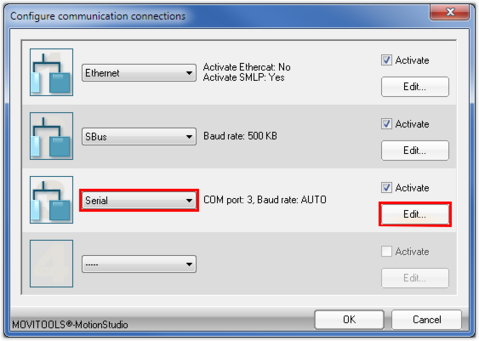

    • Si apre la finestra "Configure communication connections".
  3. Nell'elenco di selezione di un collegamento di comunicazione non ancora utilizzato selezionare la voce "Serial" (Seriale).
  4. Fare clic sul pulsante [Edit...] (Modifica) del collegamento di comunicazione.

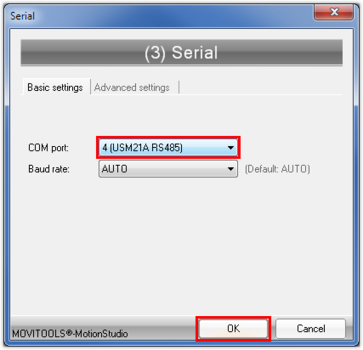

    • Viene visualizzata la finestra di dialogo "Serial".
  5. Nell'elenco di selezione "COM port" (Porta COM) selezionare il collegamento del PC di ingegnerizzazione collegato con il convertitore di interfaccia.
  6. Fare clic sul pulsante [OK].
    • Si apre la finestra "Configure communication connections".
  7. Fare clic sul pulsante [OK].
  8. Eseguire una scansione della rete.
