Insertar unidades en MOVISUITE®

AVISO

Encontrará información detallada sobre el manejo del software de ingeniería MOVISUITE® en la documentación correspondiente.

AVISO

La integración de la unidad en MOVISUITE® se muestro tomando como ejemplo un controlador de armario de conexiones.

Proceda como se indica a continuación:

  • La conexión entre el PC de ingeniería y el MOVI-C® FIELD CONTROLLER a través de la interfaz de ingeniería (X4224) está establecida.
  • Ambas unidades están conectadas en la misma red local y los parámetros de dirección IP del PC de ingeniería están ajustados a la red local.
  1. Inicie el software de ingeniería MOVISUITE®.

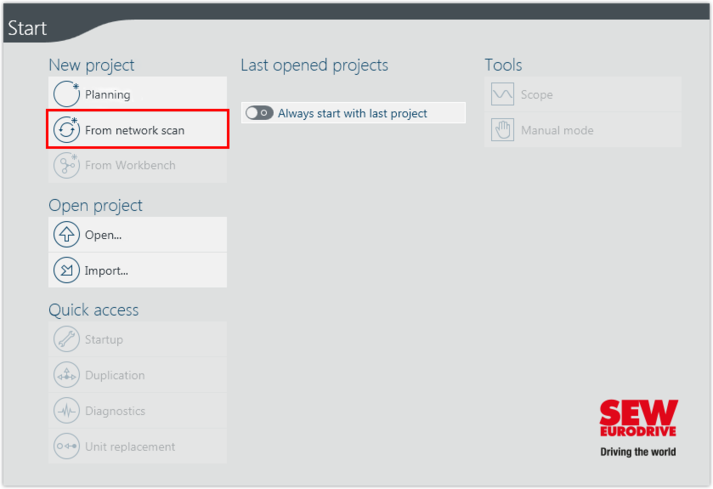

  2. Cree un nuevo proyecto MOVISUITE® a partir de un escaneo de la red.

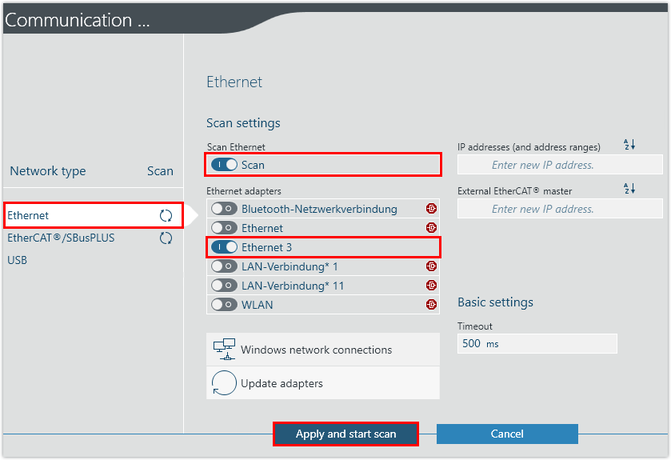

  3. Seleccione el tipo de red (Ethernet) y active el adaptador configurado (Conexión LAN). Acepte los ajustes y realice el escaneo de red.

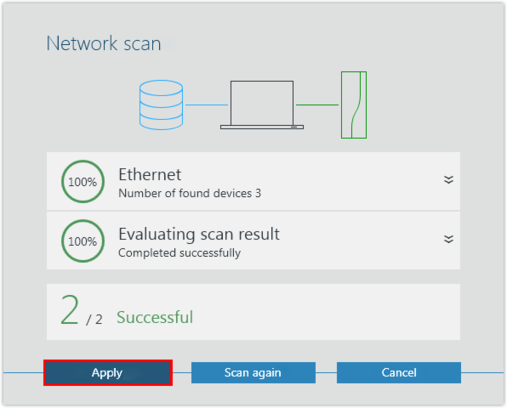

  4. Acepte las unidades escaneadas en MOVISUITE®.
  5. Si fuera preciso, cargue los datos de unidad al proyecto MOVISUITE®. Confirme el mensaje sobre la aceptación de los datos de unidad.
    • Las unidades se muestran en una de las vistas MOVISUITE®. NOTA: La visualización depende de la vista en la que ha cerrado MOVISUITE® la última vez.
    • La vista combinada funcional y de red muestra todas las unidades conectadas que fueron registradas durante el escaneo de red.
    • La vista de árbol muestra una vista general de todo el proyecto.

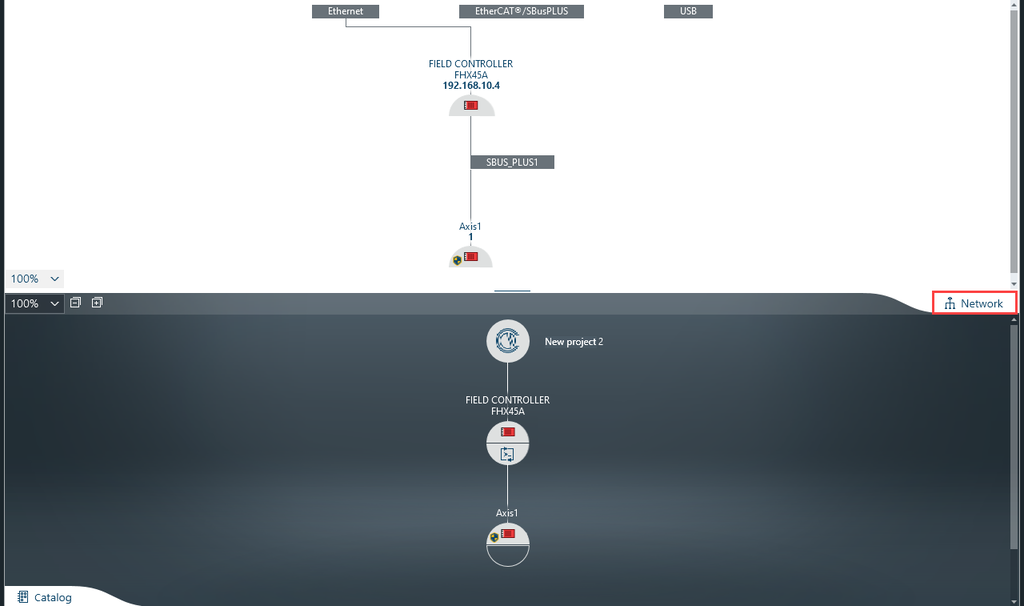

  6. Para cambiar entre las vistas de MOVISUITE®, haga clic en la pestaña "Network" (Red).

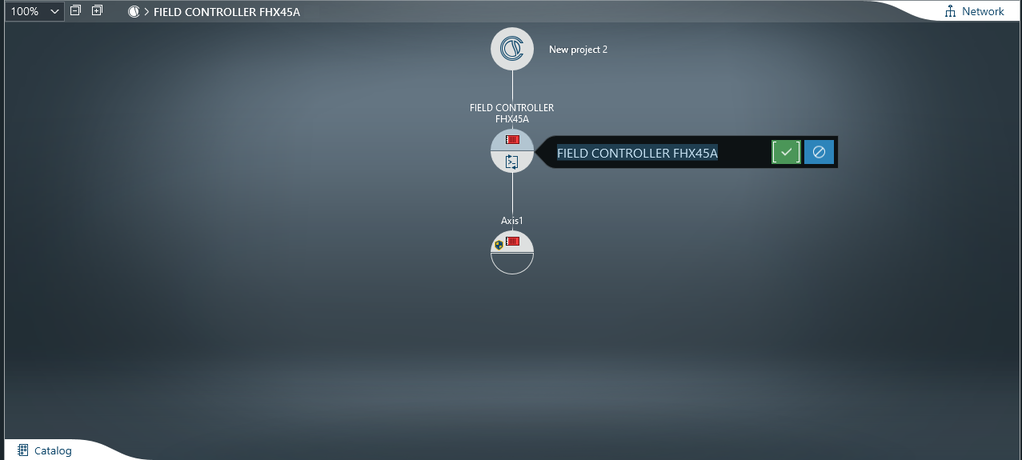

  7. Asigne un nombre para la unidad. Con este nombre se mostrará la unidad en el proyecto MOVISUITE®.
    • En este ejemplo, la unidad recibe el nombre de unidad: CONTROLLER UHX45A
  8. Guarde el proyecto MOVISUITE®.
