Asignación de bornas MOVI-C^® FIELD CONTROLLER

Conecte las unidades sin conector enchufable a las bornas del siguiente modo:

ADVERTENCIA Electrocución por tensiones peligrosas en la caja de conexiones. Lesiones graves o fatales. Desconecte la tensión de la unidad. Observe las 5 reglas de seguridad del capítulo "Realizar los trabajos eléctricos de forma segura". A continuación, espere 5 minutos.
ADVERTENCIA Peligro de sufrir quemaduras por superficies calientes. Lesiones graves. Deje enfriar la unidad suficientemente antes de tocarla.
Suelte los tornillos de la tapa de la electrónica. Retire la tapa de la electrónica.
Introduzca los cables en la caja de conexiones a través de los prensaestopas.
Conecte la unidad conforme a la siguiente asignación de bornas.

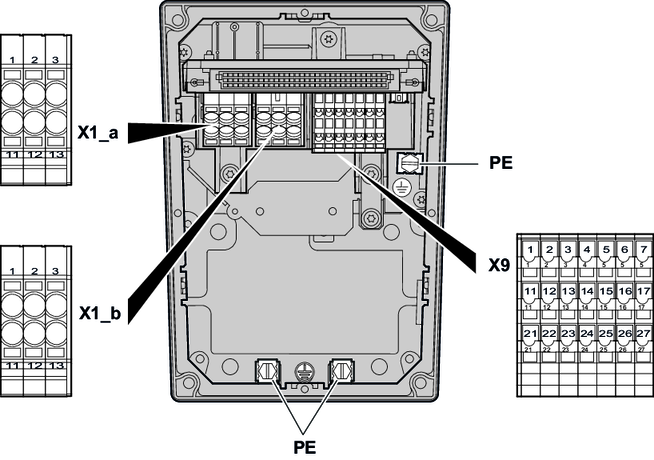

La imagen siguiente muestra la asignación de bornas en la caja de conexiones de la unidad:

La siguiente tabla muestra la asignación de bornas de la unidad:

Borna	N.º	Marcado	Función
X1_a Bornas para conexión a red	1	Marrón	L1	Conexión de red, fase L1 – IN
	2	Negro	L2	Conexión de red, fase L2 – IN
	3	Gris	L3	Conexión de red, fase L3 – IN
	11	Marrón	L1	Conexión de red, fase L1 – OUT
	12	Negro	L2	Conexión de red, fase L2 – OUT
	13	Gris	L3	Conexión de red, fase L3 – OUT
X1_b Bornas de conexión a red (pueden desconectarse en combinación con seccionador de carga)	1	Marrón	L1	Conexión de unidades de accionamiento red, fase L1
	2	Negro	L2	Conexión de unidades de accionamiento red, fase L2
	3	Gris	L3	Conexión de unidades de accionamiento red, fase L3
	11	Marrón	L1	Conexión de unidades de accionamiento red, fase L1
	12	Negro	L2	Conexión de unidades de accionamiento red, fase L2
	13	Gris	L3	Conexión de unidades de accionamiento red, fase L3
	–	–	PE	Conexión del conductor de puesta a tierra
X9 Bornas de control	1	–	+24 V	Tensión 24 V CC
	2	–	+24 V	Tensión 24 V CC
	3	–	+24 V	Tensión 24 V CC
	4	–	+24 V	Tensión 24 V CC
	5	–	+24 V	Tensión 24 V CC
	6	–	CAN_H	Cable de datos CAN (alto), con aislamiento galvánico
	7	–	RS+	Cable de datos RS485 (+), con aislamiento galvánico
	11	–	0V24	Potencial de referencia 0V24
	12	–	0V24	Potencial de referencia 0V24
	13	–	0V24	Potencial de referencia 0V24
	14	–	0V24	Potencial de referencia 0V24
	15	–	0V24	Potencial de referencia 0V24
	16	–	CAN_L	Cable de datos CAN (bajo), con aislamiento galvánico
	17	–	RS-	Cable de datos RS485 (-), con aislamiento galvánico
	21	–	24V_IN	Tensión 24 V CC (IN)
	22	–	0V24_IN	Potencial de referencia 0V24 (IN)
	23	–	res.	Reservado para conexión internaSolo para cableado interno. La señal no está permitida para conexión o uso por parte del cliente.
	24	–	24V_SW	Reservado para conexión interna¹⁾ 24 V CC para contacto de respuesta del seccionador de carga
	25	–	DI_SW	Reservado para conexión interna¹⁾ Entrada contacto de respuesta del seccionador de carga
	26	–	CAN_GND	Potencial de referencia para cable de datos CAN, con aislamiento galvánico
	27	–	RS_GND	Potencial de referencia para cable de datos RS485, con aislamiento galvánico
