Módulos de rede com tensão do circuito intermediário regulada, acumulador de energia e módulos de eixo

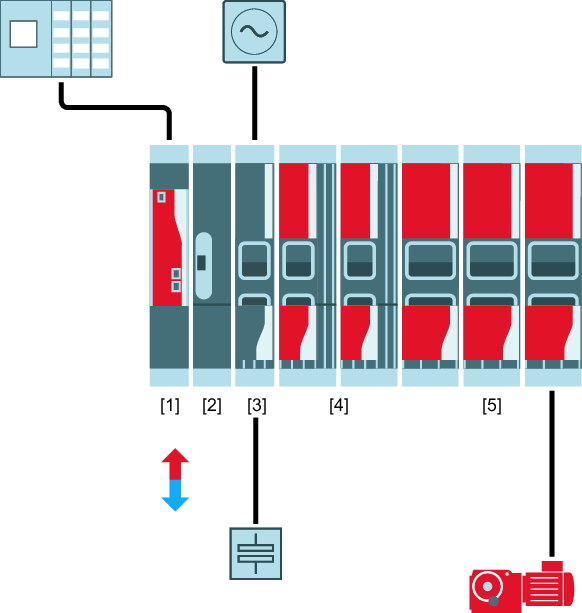

A figura abaixo mostra o exemplo de uma configuração básica do MOVIDRIVE® modular com o módulo de rede MDP92A.. com tensão do circuito intermediário controlada, um acumulador de energia e os módulos de eixo MDA90A.. e MDD9.A..:

[1]

Módulo mestre MDM90 com MOVI-C® CONTROLLER conectado ao comando de nível superior

[2]

Módulo de fonte chaveada com alimentação CA e CC MDS90A.. Para 24 VCC

[3]

Módulo de rede com tensão do circuito intermediário controlada MDP92A.. com conexão à rede de alimentação e acumulador de energia

[4]

Módulos de eixo único MDA90A..

[5]

Módulos de eixo duplo MDD9.A..

Possíveis extensões:
  • Como alternativa ao módulo mestre MDM90, pode ser instalado um MOVI-C® CONTROLLER sem módulo mestre.
  • Módulo de energia MDC92A...
  • Acumulador de energia externo, conectado diretamente ao circuito intermediário
  • Módulo de conversor CC/CC MDE90A.. com acumuladores de energia externos
  • Módulo de acoplamento MDL91.. para conexão do sistema de servo descentralizado MOVIDYN®

Se um acumulador de energia for utilizado, é necessário um MOVI-C® CONTROLLERS com módulos de software MOVIKIT®. Nesse caso não há possibilidade de controle com CLP externo via EtherCAT®/CiA402.
