Módulos de rede com alimentação e recuperação de energia e módulos de eixo

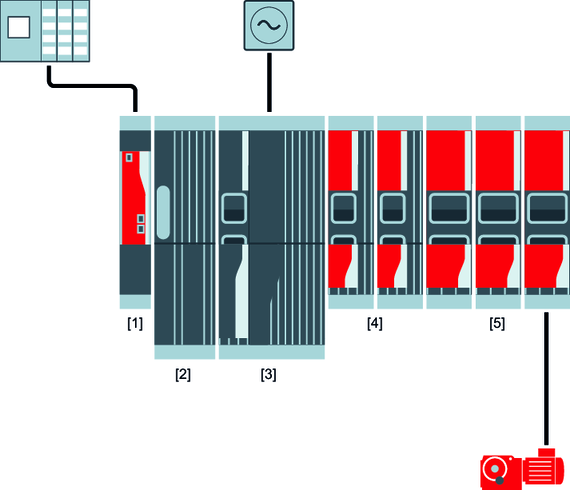

A figura abaixo mostra o exemplo de uma configuração básica do MOVIDRIVE^® modular com o módulo de rede com alimentação e recuperação de energia MDR90B.. e os módulos de eixo MDA90A.. e MDD9.A..:

[1]	Módulo mestre MDM90 com MOVI-C® CONTROLLER conectado ao comando de nível superior
[2]	Módulo de filtro MDF90B.. para módulo de rede com alimentação e recuperação de energia MDR90B.. (senoidal)
[3]	Módulo de rede com alimentação e recuperação de energia MDR90B.. (senoidal) com conexão à rede de alimentação
[4]	Módulos de eixo único MDA90A..
[5]	Módulos de eixo duplo MDD9.A..

Possíveis extensões:

• Como alternativa ao MOVI-C^® CONTROLLER é possível o controle com um CLP externo via EtherCAT^®/CiA402.
• Como alternativa ao módulo de rede com alimentação e recuperação de energia MDR90B.. (senoidal) é possível utilizar um MDR91B.. (em forma de bloco). Nesse caso, o módulo de filtro MDF90B.. não é necessário.
