Disposición de los módulos en caso de que se utilice un módulo de alimentación MDP90A..
Para la disposición de los módulos se puede elegir entre una y dos líneas.

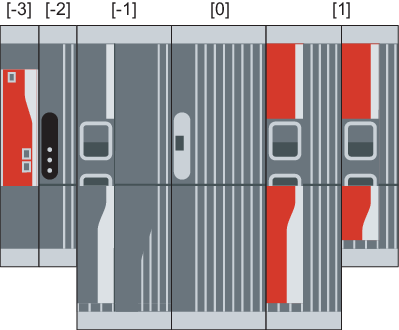

Estructura de una línea
Posición | Descripción |
|---|---|
-3 | Módulo maestro UHX45A/MDM90A |
-2 | Módulo de fuente de alimentación conmutable MDS90A.. |
-1 | Módulo de convertidor CC/CC MDE90A.. |
0 | Módulo de alimentación MDP9.A.. |
1 | Módulos de eje MDA90A.. y MDD9.A.. |
Tenga en cuenta las siguientes notas:
- Siempre ubique los módulos de eje MDA90A.. y MDD9.A.. directamente a la derecha del módulo de alimentación MDP9.A.., en función de la corriente nominal del circuito intermedio (en orden descendiente), de izquierda a derecha, comenzando con el módulo de eje con la mayor corriente nominal del circuito intermedio.
- Siempre ubique los módulos de convertidor CC/CC MDE90A.. directamente a la izquierda del módulo de alimentación MDP9.A...
- Alternativamente a la especificación de la tabla, puede ubicar el módulo maestro UHX45A/MDM90A en el extremo derecho.

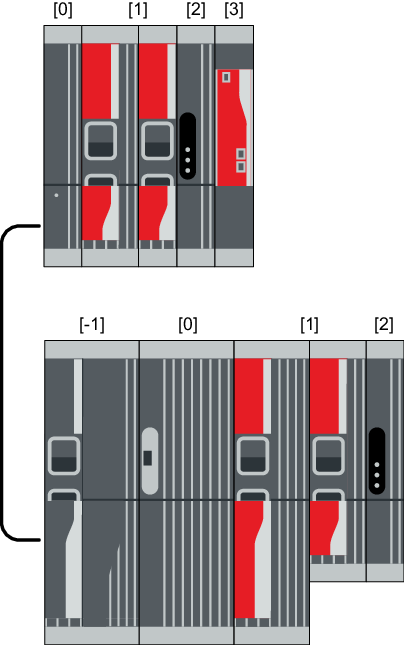

Estructura de dos líneas
Posición | Descripción |
|---|---|
0 | Módulos condensadores MDC90A-0001/0002.. |
1 | Módulos de eje MDA90A.. y MDD9.A.. |
2 | Módulo de fuente de alimentación conmutable MDS90A.. |
3 | Módulo maestro UHX45A/MDM90A |
Posición | Descripción |
|---|---|
-1 | Módulo de convertidor CC/CC MDE90A.. |
0 | Módulo de alimentación MDP9.A.. |
1 | Módulos de eje MDA90A.. y MDD9.A.. |
2 | Módulo de fuente de alimentación conmutable MDS90A.. |
Tenga en cuenta las siguientes notas:
- Siempre ubique el módulo de alimentación MDP9.A.. en la línea principal.
- Siempre ubique los módulos de convertidor CC/CC MDE90A.. directamente a la izquierda del módulo de alimentación MDP9.A...
- En la línea auxiliar, ubique siempre los módulos condensadores MDC90A-0001/0002.. en el extremo izquierdo.
- Ubique los módulos de eje MDA90A.. y MDD9.A.. en la línea principal, siempre directamente a la derecha del módulo de alimentación regenerativo MDP9.A.., en función de la corriente nominal del circuito intermedio (en orden descendiente), de izquierda a derecha, comenzando con el módulo de eje con la mayor corriente nominal del circuito intermedio.
- Ubique los módulos de eje MDA90A.. y MDD9.A.. en la línea auxiliar, siempre directamente a la derecha de los módulos condensadores MDC90A-0001/0002.., en función de la corriente nominal del circuito intermedio (en orden descendiente), de izquierda a derecha, comenzando con el módulo de eje con la mayor corriente nominal del circuito intermedio.
- Ubique el módulo maestro UHX45A/MDM90A en la línea auxiliar, en el extremo derecho.
