Montar la chapa de apantallado

La chapa de apantallado permite instalar los cables del motor y de los frenos, así como los cables de control y de señal. En los variadores, la chapa de apantallado para los cables del motor y de los frenos está incluida en el contenido de suministro.

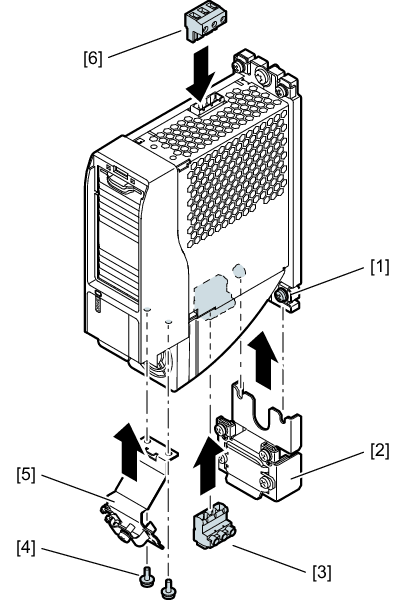

[1]

Tornillos de fijación para chapa de apantallado de cables de potencia

[2]

Chapa de apantallado de cables de potencia

[3]

X3: Conexión del motor

[4]

Tornillos de fijación para chapa de apantallado de cables de señal

[5]

Chapa de apantallado de cables de señal

[6]

X1: Conexión de red

Proceda como se indica a continuación:

  1. Desenrosque los dos tornillos de fijación [1] hasta que se pueda insertar la chapa de apantallado trasera [2].
  2. Coloque la chapa de apantallado [2].
  3. Apriete los tornillos de fijación [1].
  4. Coloque la chapa de apantallado delantera [5] como se muestra en la figura y atornille los tornillos de fijación [4].
