参数阅读
下面的应用示例介绍了读取直流侧当前电压的方法。

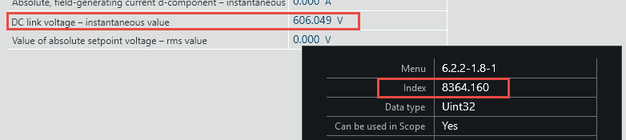

- 在MOVISUITE®中，确定需读取的参数的索引、子索引和偏移量。为此，请将鼠标指针移至参数上方。
- 参数属性将显示在工具提示中。
- 在本示例中，将读取参数“直流侧电压 – 瞬时值”的值。该参数的索引为8364，子索引为160，没有偏移量。

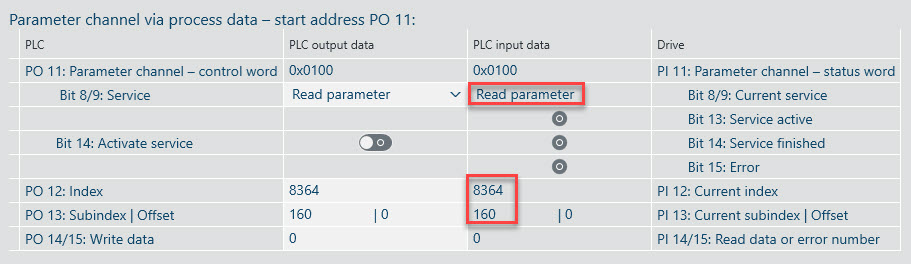

- 通过过程数据向驱动装置发送所需的服务（读取参数）和已确定的索引、子索引和偏移量的值。必须取消参数通道控制字中的“位14：激活服务”。
- 设置“位14：激活服务”。
- 在服务持续时间内 (50 – 200 ms)，在参数通道状态字中设置了“位13：服务激活”，取消了“位14：服务已结束”。服务执行完毕后，“位13：服务激活”被取消，再次设置为“位14：服务已结束”。

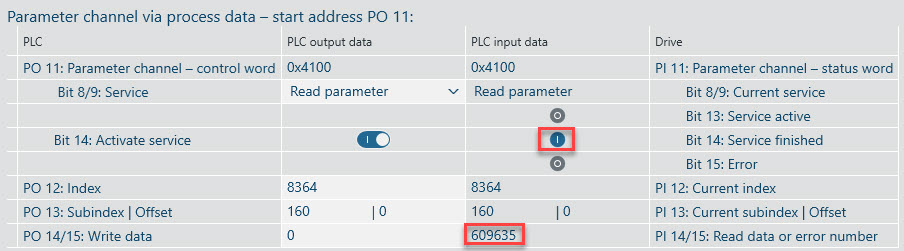

- 结果显示在参数通道状态字“PI 4/5：已读取的数据或故障编号”中。如果成功完成服务，则显示所读取的值；如果执行服务时出错，则显示故障代码（参见故障代码一章）。
- 在本示例中，所读取的值为609635。
- 在参数通道控制字中设置了“位14：激活服务”后，显示结果。如果取消了“位14：激活服务”，参数通道状态字中的“位14：服务已结束”或“位15：错误”也将被取消，所读取的值将被删除。
下面的周期图显示了基本顺序：
