Parameter lesen
Folgendes Anwendungsbeispiel zeigt, wie die aktuelle Spannung des Zwischenkreises ausgelesen werden kann.

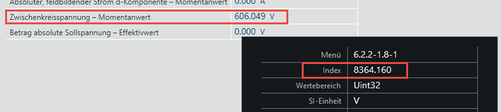

- Ermitteln Sie in MOVISUITE® Index, Subindex und Offset des Parameters, der gelesen werden soll. Fahren Sie dazu mit dem Mauszeiger über den Parameter.
- Die Parametereigenschaften werden in einem Tooltipp angezeigt.
- In diesem Beispiel wird der Wert des Parameters "Zwischenkreisspannung – Momentanwert" gelesen. Der Parameter hat den Index 8364, Subindex 160, und kein Offset.

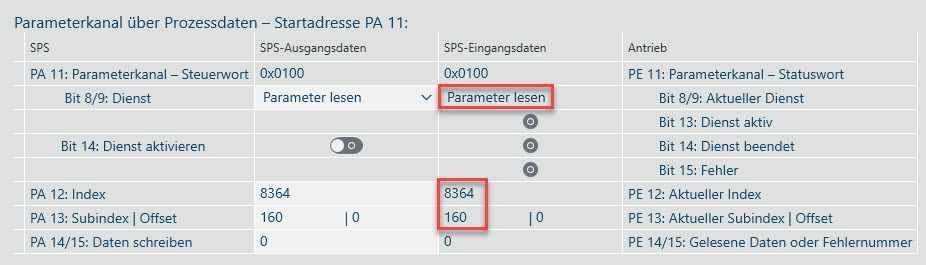

- Senden Sie den gewünschten Dienst (Parameter lesen) und die ermittelten Werte für Index, Subindex und Offset über die Prozessdaten an den Antrieb. Dabei muss im Parameterkanal-Steuerwort das "Bit 14: Dienst aktivieren" zurückgenommen sein.
- Setzen Sie das "Bit 14: Dienst aktivieren".
- Für die Dauer des Dienstes (50 – 200 ms) wird im Parameterkanal-Statuswort das "Bit 13: Dienst aktiv" gesetzt und das "Bit 14: Dienst beendet" zurückgenommen. Nach Ausführen des Dienstes wird das "Bit 13: Dienst aktiv" zurückgenommen und das "Bit 14: Dienst beendet" wieder gesetzt.

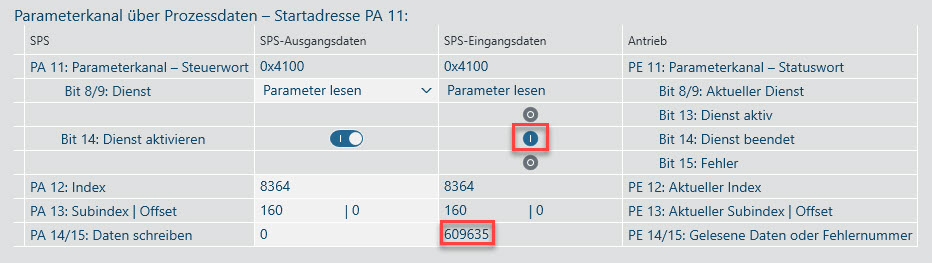

- Das Ergebnis wird im Parameterkanal-Statuswort "PE 4/5: Gelesene Daten oder Fehlernummer" angezeigt. Bei erfolgreichem Ausführen des Dienstes wird der gelesene Wert, bei fehlerhaftem Ausführen der Fehlercode (siehe Kapitel Fehlercodes) angezeigt.
- In diesem Beispiel ist der gelesene Wert 609635.
- Solange im Parameterkanal-Steuerwort das "Bit 14: Dienst aktivieren" gesetzt ist, wird das Ergebnis angezeigt. Wenn das "Bit 14: Dienst aktivieren" zurückgenommen wird, wird auch im Parameterkanal-Statuswort das "Bit 14: Dienst beendet" oder das "Bit 15: Fehler" zurückgenommen und der gelesene Wert wird gelöscht.

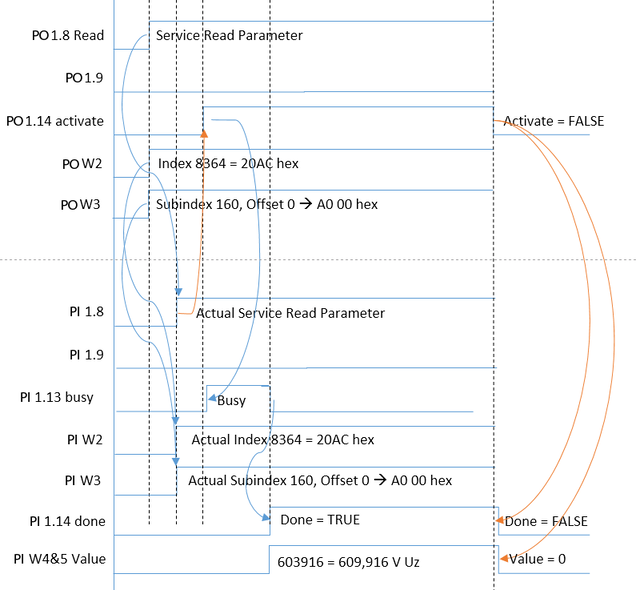

Das folgende Taktdiagramm zeigt den prinzipiellen Ablauf:
