Prozessdatenwörter an Controller übertragen

Der Prozessdatenaustausch wird in Logix Designer mit "Controller Tags" beobachtet und gesteuert.

Gehen Sie folgendermaßen vor:

  • Sie haben das MOVISUITE®-Projekt über den IEC Editor in den Controller geladen.
  • Die Verbindung zwischen der SPS und dem Controller ist aufgebaut (Die SPS ist im RUN-Modus).
  1. Wechseln Sie in das Logix-Designer-Projekt.
  2. Wählen Sie im "Controller Organizer" den Bereich "Controller Tags".
    • Im rechten Bildschirmbereich werden die Prozessdatenwörter angezeigt, die die SPS mit dem Controller austauscht.
    • In diesem Beispiel werden diese Prozessausgangsdaten-Wörter an den Controller gesendet.
  3. Wechseln Sie in das IEC-Editor-Projekt.

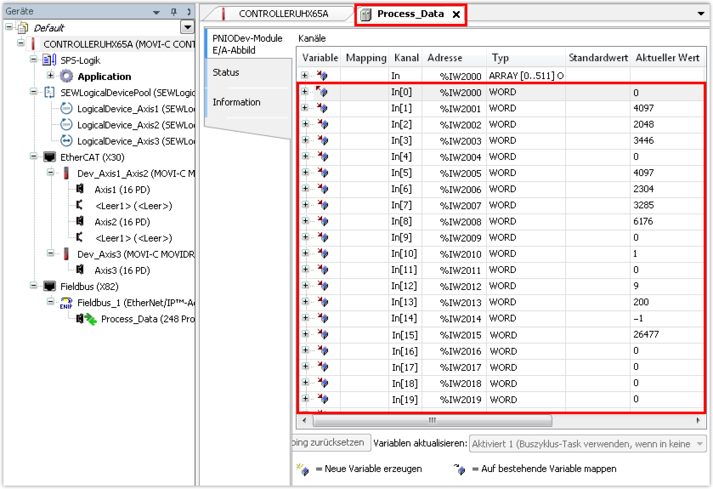

  4. Doppelklicken Sie im Gerätebaum auf die Prozessdaten des EtherNet/IP™-Slaves und prüfen Sie, ob die Werte der Prozesseingangsdaten-Wörter des Controllers mit den verschickten Prozessausgangsdaten-Wörter der SPS identisch sind.
  • Wenn die Prozessdatenwörter, die die SPS verschickt hat, beim Controller angekommen sind, ist die Kommunikation erfolgreich aufgebaut.
  • Alternativ können Sie den Feldbusmonitor im IEC Editor verwenden (siehe "Feldbusdiagnose im IEC Editor durchführen").
