Feldbusdiagnose im IEC Editor durchführen

Der IEC Editor verfügt über einen Feldbusmonitor. Dieser ermöglicht sowohl ein Monitoring der echten Feldbusdaten als auch ein lokales Steuern.

Gehen Sie folgendermaßen vor:

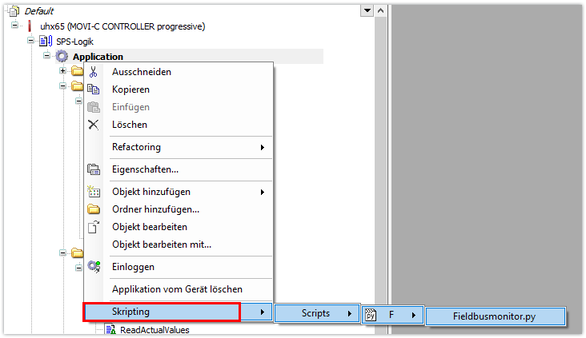

  1. Um den Feldbusmonitor zu aktivieren, öffnen Sie im Gerätebaum mit der rechen Maustaste das Kontextmenü der Applikation. Wählen Sie den Menübefehl [Skripting] > [Scripts] > [F] > [Feldbusmonitor.py].

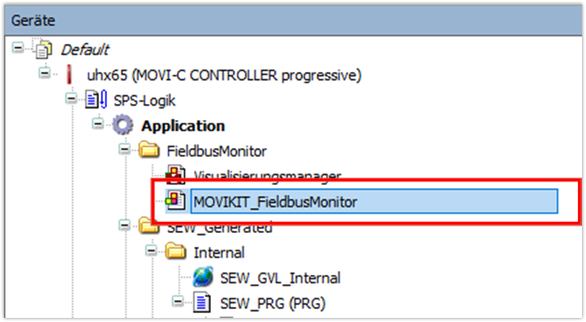

    • Der Feldbusmonitor wird im Ordner [Application] > [FieldbusMonior] angezeigt.

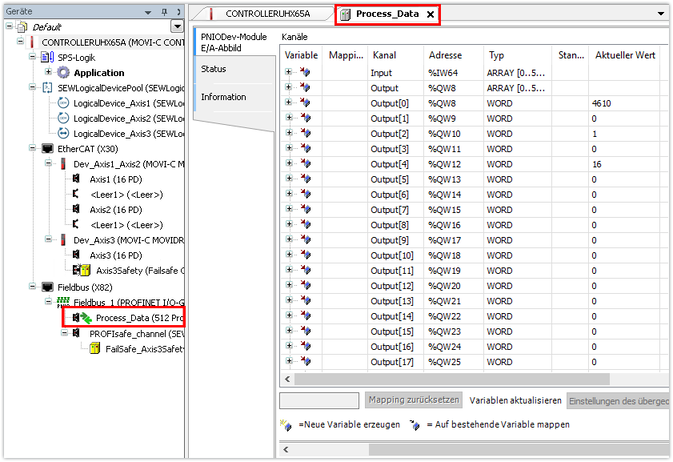

  2. Alternativ können Sie im Bereich [Fieldbus] die Prozessdaten betrachten.
