Konfiguration der Feldbusteilnehmer

Im Beispielprojekt sind folgende Geräte die Feldbusteilnehmer:

  • Die SPS dient als Feldbusmaster.
  • Der MOVI‑C® CONTROLLER dient als Feldbusslave.

Die Projektierung und Inbetriebnahme der Geräte erfolgt in den folgenden Softwares:

  • IEC Editor (integriert in MOVISUITE®)
  • TIA Portal, Version V13

HINWEIS

Im Auslieferungszustand kann der MOVI‑C® CONTROLLER nicht in den PROFIBUS‑Netzwerk integriert werden. Erst wenn die Feldbusoption ins IEC‑Programm vom MOVI‑C® CONTROLLER eingebunden ist, kann MOVI‑C® CONTROLLER als Feldbusteilnehmer konfiguriert werden.

Die Konfiguration der Feldbusteilnehmer erfolgt in mehreren Prozess-Schritten:

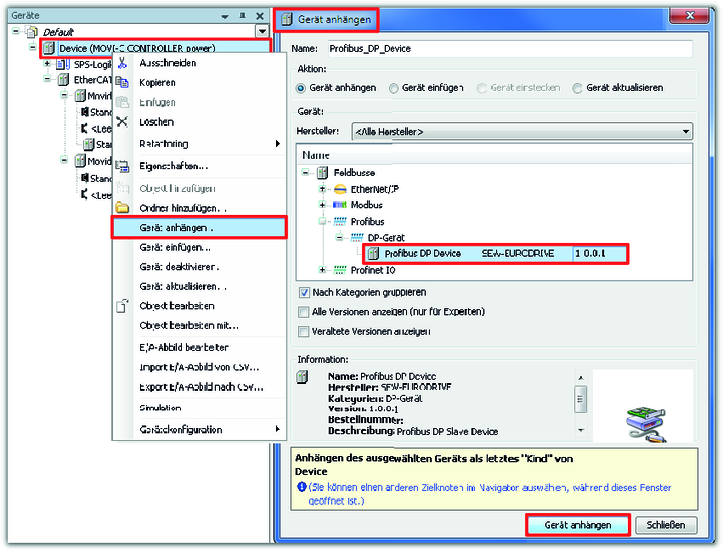

  1. Feldbusoption ins IEC‑Programm vom MOVI‑C® CONTROLLER integrieren und konfigurieren
  2. Gerätebeschreibungsdatei vom MOVI‑C® CONTROLLER installieren
  3. Projekt im TIA Portal erstellen
  4. SPS im TIA Portal konfigurieren
  5. MOVI‑C® CONTROLLER ins PROFIBUS-Netzwerk einbinden und konfigurieren
  6. Projekt in die SPS laden
