Projekt in die SPS laden

Die Daten (PROFIBUS‑Adresse, Prozessdaten), die dem Feldbusteilnehmern während der Konfiguration vergebenen wurden, sind vorerst nur im TIA‑Portal-Projekt auf dem Engineering‑PC definiert. Erst durch das Laden des Projekts in die SPS werden die Daten in die SPS übertragen und aktiviert.

Gehen Sie folgendermaßen vor:

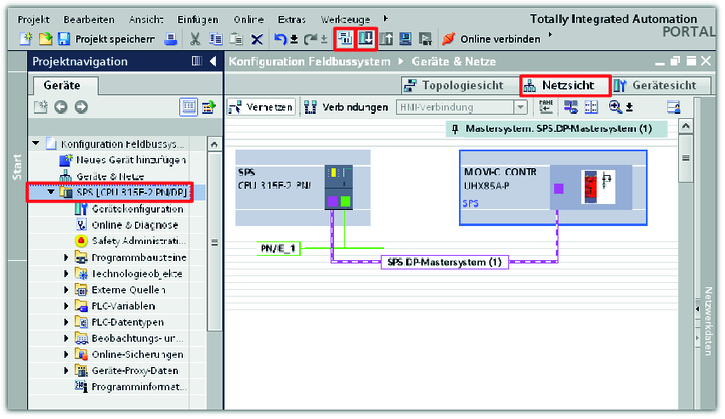

  1. Wechseln Sie im Hardware- und Netzwerkeditor in der Netzsicht.
  2. Klicken Sie nacheinander auf die entsprechenden Symbole, um zuerst das TIA‑Portal-Projekt in den Maschinencode der SPS zu übersetzen und anschließend das Projekt in die SPS zu laden.

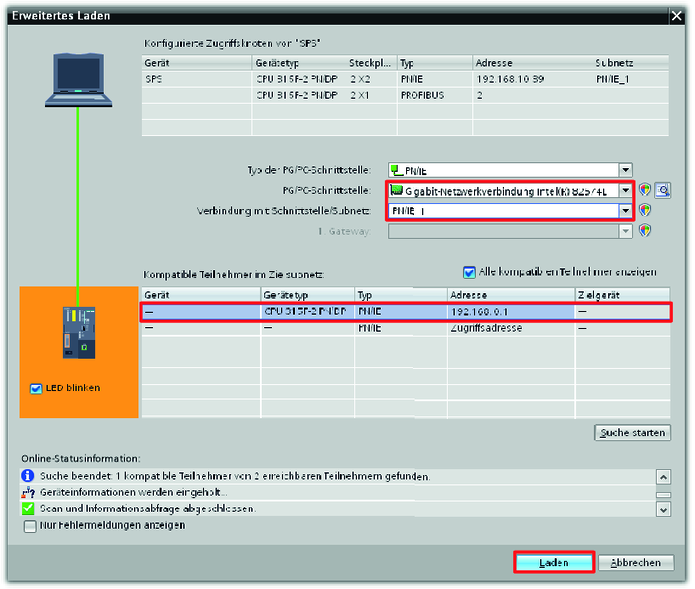

    • Ein Fenster mit Einstellungen zum Laden wird angezeigt.
  3. Stellen Sie die verwendete Programmierschnittstelle der konfigurierten SPS ein und starten Sie eine Suche nach kompatiblen Teilnehmer im PROFIBUS-Netzwerk.
  4. Markieren Sie die gefundene SPS und laden Sie diese ins TIA‑Portal-Projekt.
    • Die Projektansicht wird erneut angezeigt.
  5. Speichern Sie das TIA‑Portal-Projekt.
  • Die korrekte Übertragung der Prozessdaten zwischen SPS und MOVI‑C® CONTROLLER kann nun geprüft werden.
