Estrutura de duas linhas com largura limitada do painel elétrico

Se a largura do painel elétrico for limitada, os módulos podem ser instalados em 2 linhas, uma acima da outra. A distância entre a linha principal e a linha auxiliar é fixa. Somente um número limitado de módulos e tipos de módulos limitados são permitidos na linha auxiliar. A conexão entre a linha principal e a linha auxiliar é feita com caixas de conexão e conjuntos de cabos para conexão do circuito intermediário.

A estrutura de duas linhas é possível em diferentes variantes. O planejamento de projeto deve ser realizado antes da instalação.

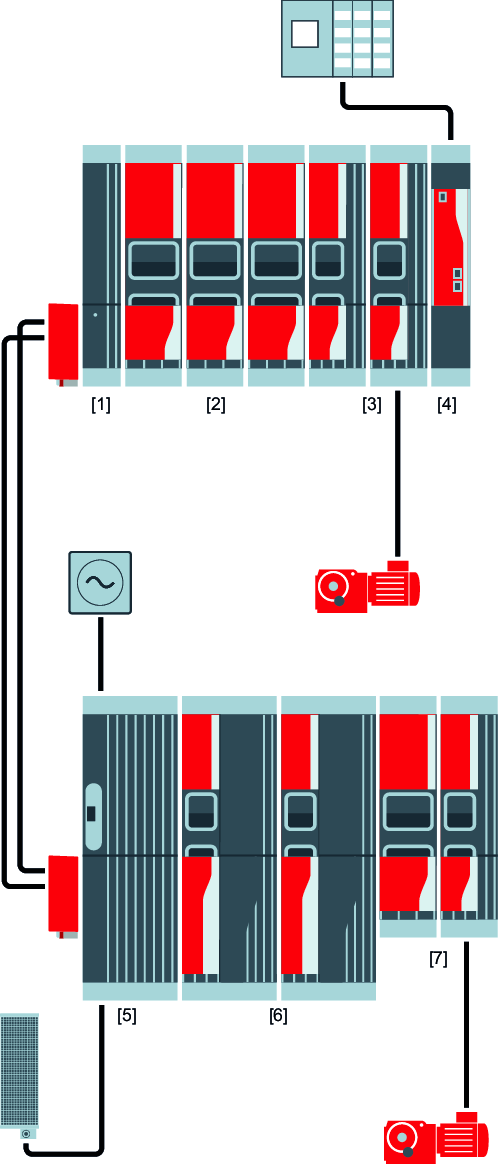

A figura abaixo mostra uma configuração básica do MOVIDRIVE^® modular com estrutura de duas linhas e largura limitada do painel elétrico.

[1]	Módulo capacitor MDC90A..
[2]	Módulos de eixo duplo MDD9.A..
[3]	Módulos de eixo único MDA90A..
[4]	Módulo mestre UHX45A/MDM90A
[5]	Módulo de rede MDP90A.. com resistência de frenagem
[6]	Módulos de eixo único MDA90A..
[7]	Módulos de eixo único MDA90A.. e módulos de eixo duplo MDD9.A..
