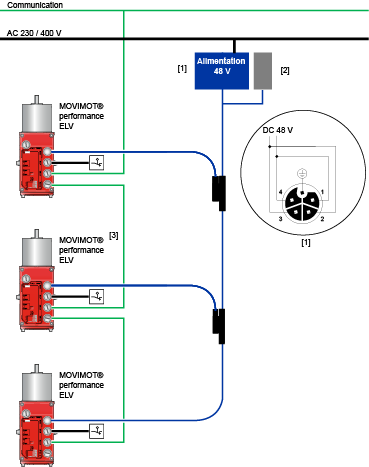

Variante d'installation DFC..8 / DSI..8, pontage de l'alimentation logique et de l'alimentation en puissance

[1]

Comme l'alimentation logique et l'alimentation en puissance admettent chacune une plage de tension de DC 22 V à DC 59 V, l'alimentation commune est possible à partir d'un bloc d'alimentation avec une tension de sortie de DC 48 V. Ceci correspond à la tension nominale de l'alimentation en puissance. Tenir également compte du point 4.

L'illustration montre l'affectation du connecteur X1650 du câble d'alimentation en cas de raccordement direct sur le MOVIMOT^® performance ELV. Le câble d'alimentation à quatre conducteurs est branché avec des ponts sur le bloc d'alimentation. La section de la liaison doit être dimensionnée en fonction de l'alimentation et du cas de charge des entraînements.

[2]

Frein hacheur externe avec résistance de freinage si nécessaire.

[3]

La longueur de liaison admissible maximale pour la liaison bus de terrain Ethernet entre les unités d'entraînement est de 100 m. La longueur de liaison admissible maximale entre le système de pilotage et l'unité d'entraînement est de 100 m. Cette longueur de liaison peut être réduite en fonction des caractéristiques techniques du système de pilotage.

[4]

La variante d'alimentation représentée ne convient pas en cas d'exigence d'installation conforme à UL, car selon la norme UL 61800-5-1, la limite maximale de la tension d'alimentation logique est de 42 V.
