Installationstopologie DFC..8 / DSI..8, Logik- und Leistungsversorgung gebrückt

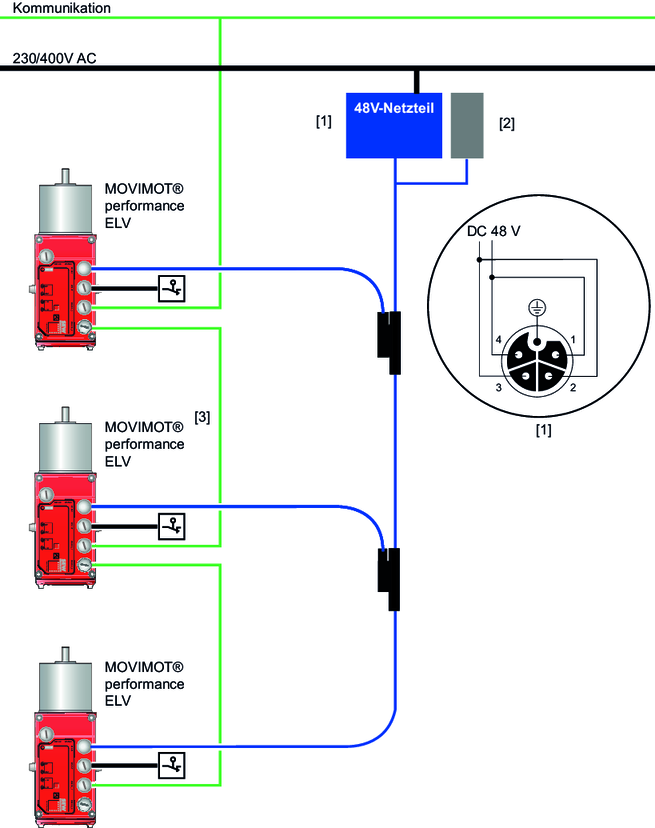

Das folgende Bild zeigt eine prinzipielle Standard-Installationstopologie mit MOVIMOT® performance ELV:
[1] | Da die Logikversorgung und die Leistungsversorgung jeweils einen Spannungsbereich von DC-22-V – DC-59-V zulässt, ist die gemeinsame Versorgung aus einem Netzteil mit DC-48-V-Ausgangsspannung möglich. Dies entspricht der Bemessungsspannung der Leistungsversorgung. Beachten Sie hierbei auch den Punkt 4. Das Bild zeigt die Belegung des Versorgungskabel (Stecker X1650) bei direktem Anschluss an MOVIMOT® performance ELV. Das 4-adrige Versorgungskabel ist mit Brücken am Netzteil verschaltet. Der Leitungsquerschnitt muß abhängig vom Netzteil und dem Lastfall der Antriebe dimensioniert werden. |
[2] | Externer Brems-Chopper mit Bremswiderstand sofern erforderlich. |
[3] | Die maximal zulässige Leitungslänge der Ethernet-Feldbusleitung zwischen den Antriebseinheiten beträgt 100 m. Die maximal zulässige Leitungslänge zwischen der Steuerung und der Antriebseinheit beträgt 100 m. Diese Leitungslänge kann sich aufgrund der technischen Daten der Steuerung reduzieren. |
[4] | Die dargestellte Versorgungstopologie ist bei Anforderung nach UL gerechter Installation ungeeignet, da nach UL 61800-5-1 für die Logikversorung eine maximale Versorgungs-Spannungsgrenze von 42 V gilt. |
