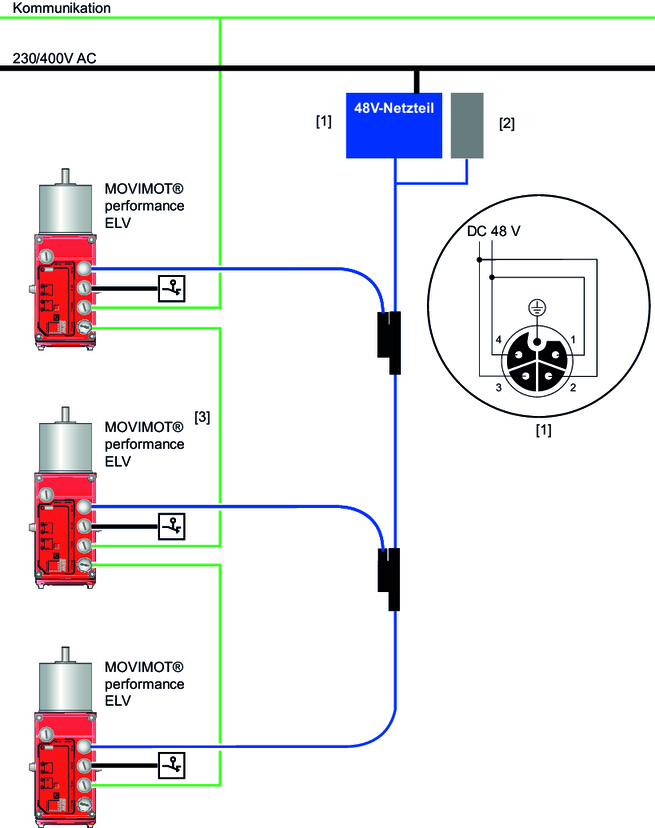

Topologia de instalação DFC..8 / DSI..8, alimentação lógica e tensão de alimentação jumpeadas

[1]

Como a alimentação lógica e a tensão de alimentação permitem uma faixa de tensão de 22 VCC – 59 VCC, é possível a alimentação comum de uma fonte de alimentação com tensão de saída de 48 VCC. Isso corresponde à tensão nominal da tensão de alimentação. Observar também o item 4.

A figura mostra a atribuição do cabo de alimentação (conector X1650) com conexão direta ao MOVIMOT^® performance ELV. O cabo de alimentação de 4 condutores é conectado com jumpers na fonte de alimentação. A seção transversal do cabo deve ser dimensionada dependendo da fonte de alimentação e do caso de carga dos acionamentos.

[2]

Chopper de frenagem externo com resistência de frenagem, se necessário.

[3]

O comprimento máx. permitido para o cabo fieldbus Ethernet entre as unidades de acionamento é de 100 m. Os comprimentos máximos permitidos para os cabos entre o controle e a unidade de acionamento é de 100 m. Este comprimento do cabo pode ser reduzido devido aos dados técnicos do controle.

[4]

A topologia de alimentação exibida não é adequada quando é necessária uma instalação em conformidade com UL, uma vez que, de acordo com UL 61800-5-1, um limite máximo de tensão de alimentação de 42 V se aplica à alimentação lógica.
