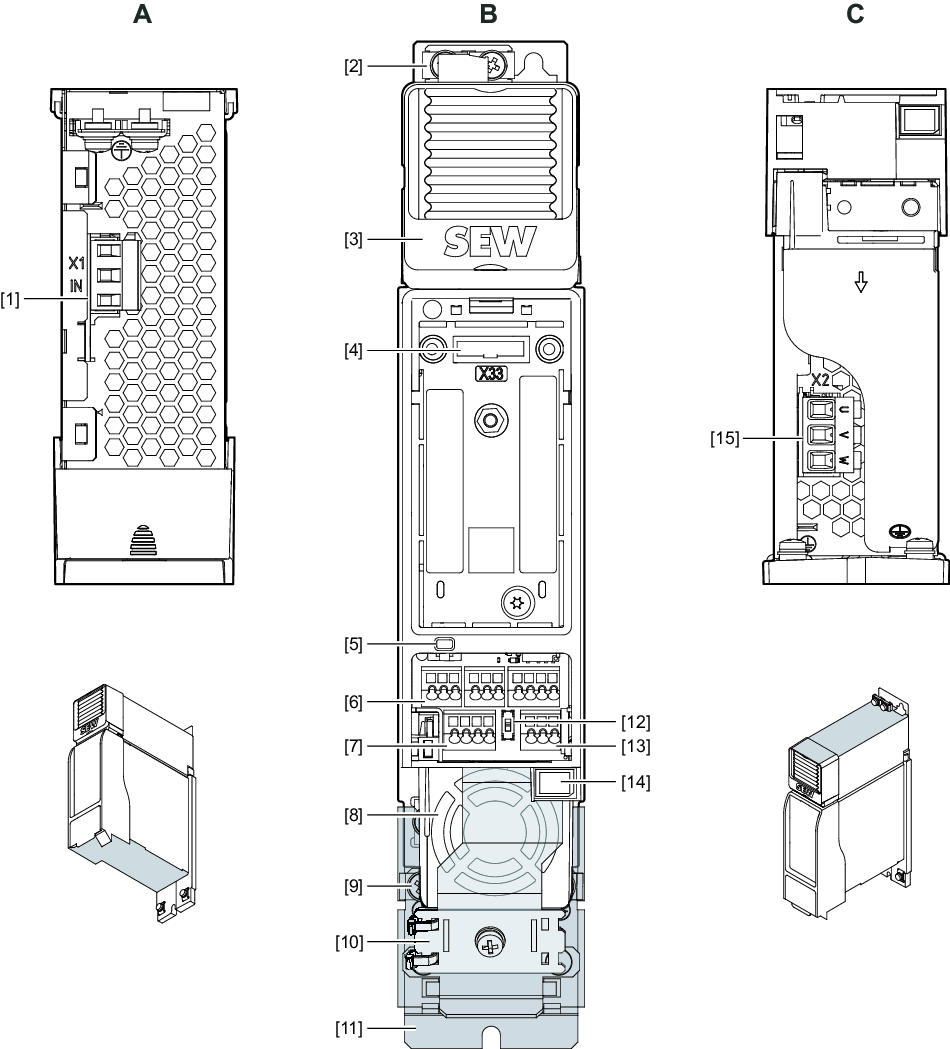

Variador

A

Vista desde arriba

[1]

X1: Conexión de red

B

Vista desde la parte anterior

[2]

2 conexiones PE en la carcasa

[3]

Filtro de red CNF11A o CNF31A

[4]

X33: Interfaz para CDM11A o CBG01A

[5]

LED de estado

[6]

X20: Entradas binarias o salidas binarias y vigilancia de temperatura del motor

[7]

X23: Entradas analógicas o salidas analógicas

[8]

Ventilador

[9]

2 conexiones a tierra (PE) de chapa de apantallado

[10]

Chapa de apantallado de cables de señal

[11]

Chapa de apantallado de cables de potencia

[12]

S4: Conmutación entrada analógica mA/V

[13]

X22: Contacto de relé libre de potencial

[14]

Etiqueta del producto con código QR

C

Vista desde abajo

[15]

X2: Conexión del motor
