Einbinden des Umrichters in ein PROFINET-Netzwerk
Im Beispiel wird folgende Gerätetopologie verwendet:
- übergeordnete Steuerung (SPS) SIMATIC S7
- Applikationsumrichter MOVIDRIVE® technology MDX9..
- Schnittstellenumsetzer USM21A
Die folgende Abbildung ist eine schematische Darstellung der Gerätetopologie:
[1] | DC‑24‑V-Versorgungsspannung |
[2] | Feldbusanschluss |
[3] | USB‑Anschlusskabel, Typ USB A‑B |
[4] | Schnittstellenumsetzer USM21A |
[5] | Schnittstellenkabel mit einem RJ10‑Stecker und einem 9‑poligen D‑Sub‑Stecker |
[6] | MOVIDRIVE® technology |
Zur Konfiguration und Inbetriebnahme der Geräte werden folgende Tools verwendet:

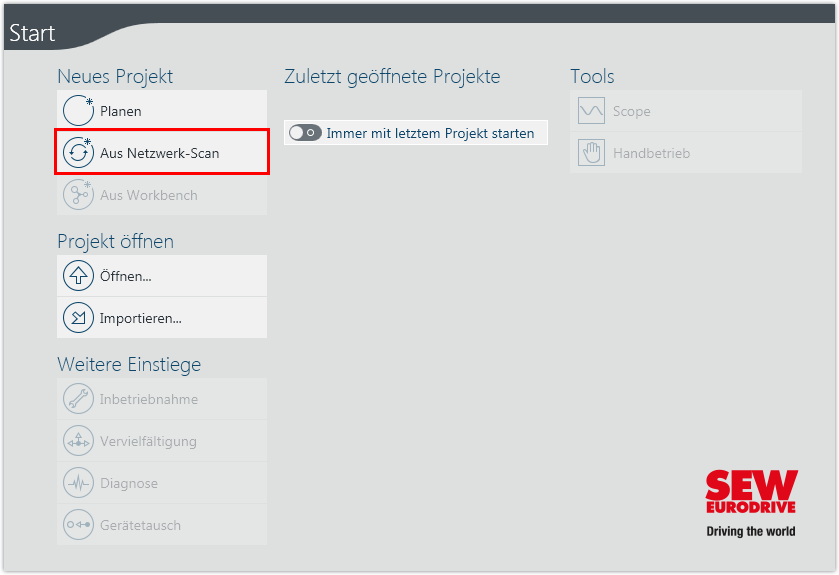

- MOVISUITE® für die Umrichter von SEW‑EURODRIVE
- TIA Portal (SIMATIC STEP 7) der Firma Siemens für die SPS
Das Einbinden des Umrichters in das PROFINET-Netzwerk erfolgt in mehreren Prozess-Schritten:
