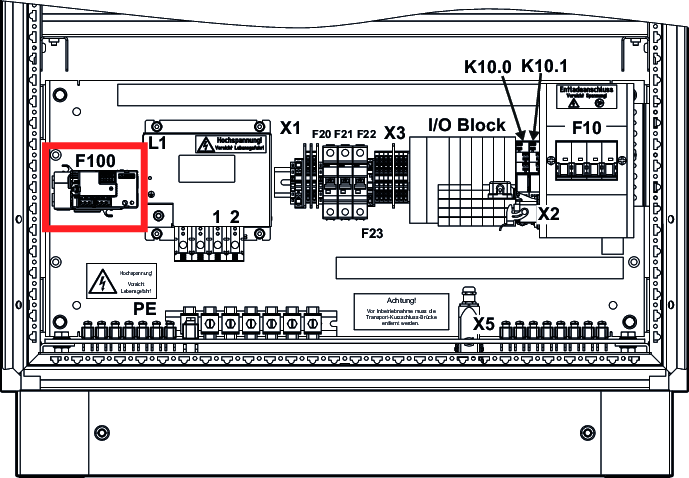

Defektes MRCD austauschen

Sachnummer

Bezeichnung

28297245

MRCD prog. für ESS



Vorgehensweise:

  1. Trennen Sie den Stecker am defekten MRCD.
  2. Lösen Sie die Zwischenkreisverbindung an der Drossel.
  3. Demontieren Sie den defekten MRCD.
  4. Führen Sie die Zwischenkreisverbindung durch den neuen MRCD-Kern ein.
  5. Montieren Sie den neuen MRCD auf der Hutschiene.
  6. Schließen Sie die Zwischenkreisverbindung an die Drossel an.
  7. Stecken Sie den Stecker am neuen MRCD an.
    • Achten Sie auf den festen Sitz der Litzen an den Klemmen.
