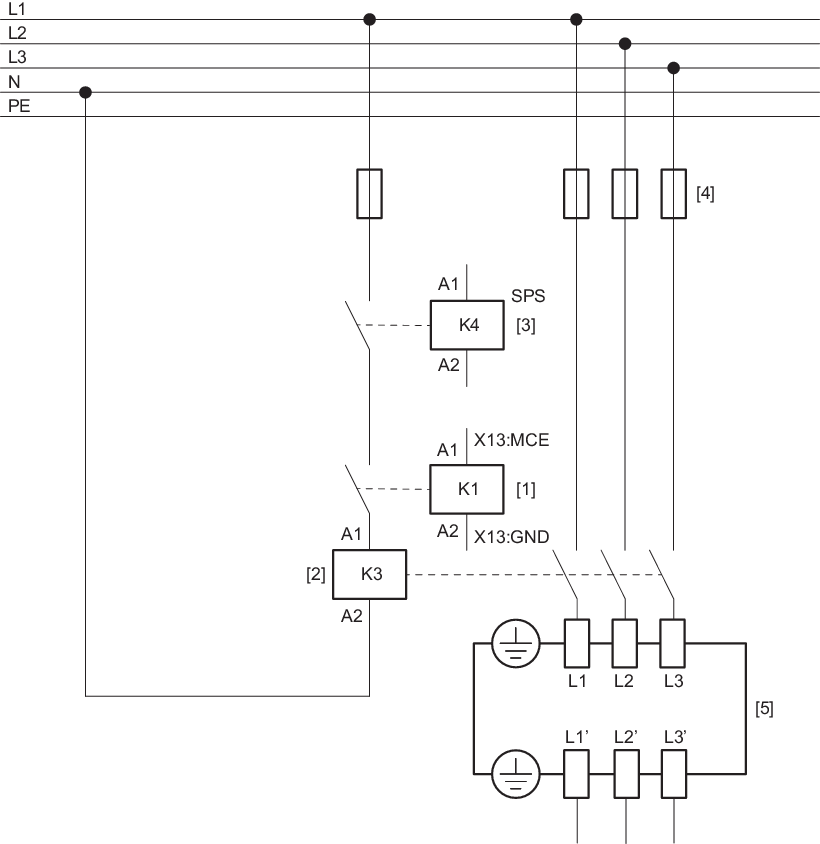

Caso 2: Acceso PLC al contactor de red
El contactor de red K3 se abre o cierra mediante el módulo de alimentación regenerativo a través del relé de acoplamiento K1 según requisitos técnicos.
Adicionalmente, el PLC puede abrir el contactor de red K3 a través del relé de acoplamiento K4, p. ej. en caso de emergencia.
El bloqueo de precarga no está activado. En el módulo de alimentación regenerativo, los contactos X13:PCE y X13:GND están puenteados.
[1] | Relé de acoplamiento K1 para contactor de red K3 |
[2] | Contactor de red K3 |
[3] | PLC relé de acoplamiento K4 para contactor de red K3 |
[4] | Fusible de red |
[5] | Filtro de red |
