Présentation

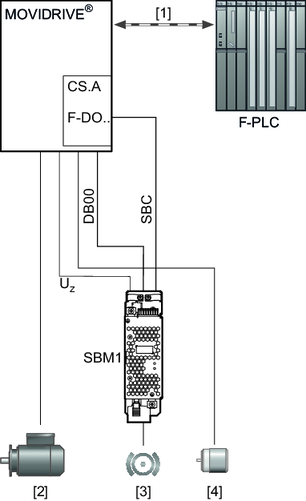

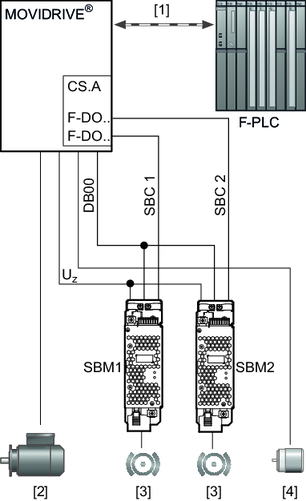

L'illustration suivante montre la structure très simplifiée d'un système de freinage de sécurité avec un frein [A], deux freins [B] et un test de freinage intégré.
[A] | [B] |
|---|---|
|
|
MOVIDRIVE® | Variateur de vitesse MOVIDRIVE® modular / system / technology |
F-PLC | Système de pilotage de sécurité amont |
CS.A | Option de sécurité MOVISAFE® CS..A |
[1] | Communication de sécurité |
[2] | Moteur |
[3] | Frein(s) |
[4] | Codeur monté sur le moteur |
SBM1 / 2 | Module de freinage de sécurité SBM |
UZ | Tension de circuit intermédiaire |
DB00 | Signal de commande pour le pilotage fonctionnel du frein |
SBC, SBC 1, 2 | Signal/signaux de commande pour le pilotage de sécurité du/des frein(s) et pour le pilotage du/des frein(s) durant le test de freinage actif |
F-DO.. | Sortie digitale de sécurité |
