Empfohlene Vorgehensweise bei der Diagnose

Für eine schnelle und präzise Diagnose ist es sinnvoll die Fehlerursachen in verschiedene Kategorien einzuordnen:

• Softwarefehler, beispielsweise:
• Slave im IEC Editor falsch konfiguriert: z. B. Konfiguration von Basisfunktionen oder von Prozessdaten
• fehlerhafte Prozessdatenverarbeitung
• Verlust der Synchronisation
• Hardwarefehler, beispielsweise:
• Die Verbindung zwischen den einzelnen Teilnehmern im Netzwerk ist unterbrochen, z. B. durch Kabelbruch oder Wackelkontakt.
• EMV-Störungen in der Anlage
• Fehlfunktionen oder Spannungsausfälle in den Slaves

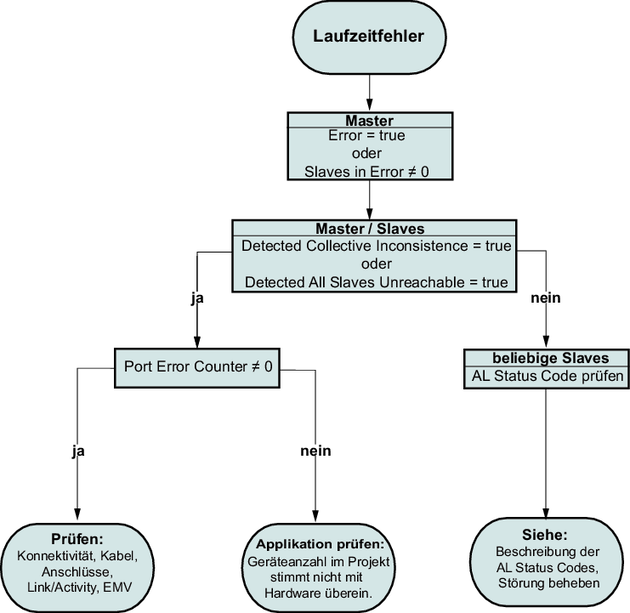

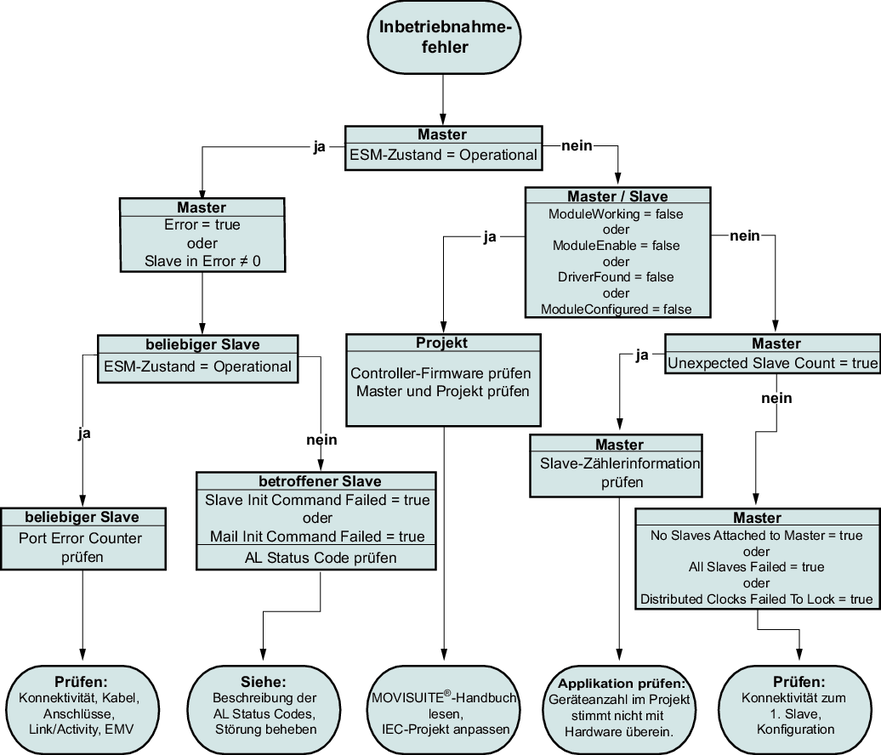

Folgende Diagramme zeigen Vorschläge für die Vorgehensweise bei einer Fehlersuche. Unterschieden wird zwischen Fehlern, die während der Inbetriebnahme entstehen und Fehlern während der Laufzeit:
