Fixação dos motores DCA63.. e DCA80..

Observar as seguintes informações ao apertar os parafusos no motor:

• Utilizar apenas os orifícios no lado de saída da carcaça do motor para fixação.
• Para este efeito, transferir e perfurar os orifícios necessários para o centro do motor e o círculo primitivo de referência dos furos de montagem na placa de fixação (consultar o desenho abaixo).
• Fixar os acionamentos em uma superfície plana com pelo menos 4 parafusos.
• Utilizar parafusos autotarraxantes de acordo com DIN 7500 para fixação. A SEW-EURODRIVE recomenda uniões roscadas com parafusos do tipo Taptite 2000^®.
• Selecionar sempre o de maior diâmetro entre os 3 círculos de parafusos disponíveis.
• Se você afrouxar e reconectar a conexão do parafuso, também poderá usar parafusos métricos. A SEW-EURODRIVE recomenda a utilização de um composto trava rosca.
• Parafusos autotarraxantes podem ser aparafusados novamente depois de afrouxados. Para fazer isso, montar o parafuso autotarraxante no sentido oposto ao sentido de rotação até que a rosca engate. Em seguida, apertar manualmente o parafuso autotarraxante uma volta no sentido de rotação. Em seguida, apertar o parafuso autotarraxante com o torque especificado. Chaves de impulso ou chaves de fenda de impacto não devem ser usadas. Chaves de fenda manuais só são permitidas em caso de manutenção.
• Observar os torques recomendados de aparafusamento e aperto dos parafusos de fixação conforme as tabelas no capítulo Determinar o comprimento do parafuso.

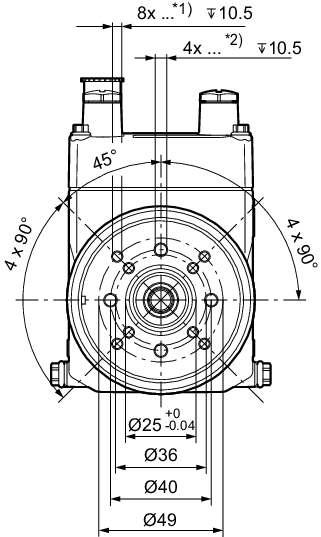

A figura a seguir mostra os orifícios para parafusos autotarraxantes conforme DIN 7500 no acionamento DCA63... A SEW-EURODRIVE recomenda a utilização de parafusos TAPTITE 2000^®.

*1)	Orifício para parafusos autotarraxantes conforme DIN 7500 / tamanho M4
*2)	Orifício para parafusos autotarraxantes conforme DIN 7500 / tamanho M5

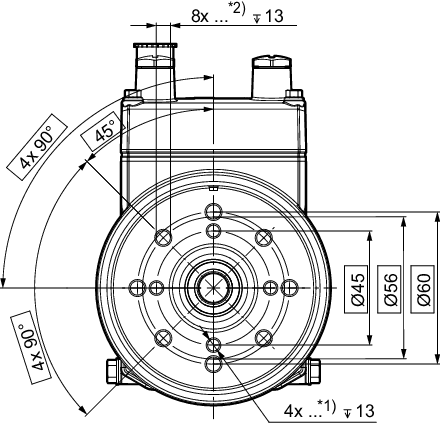

A figura a seguir mostra os orifícios para parafusos autotarraxantes conforme DIN 7500 no acionamento DCA80... A SEW-EURODRIVE recomenda a utilização de parafusos TAPTITE 2000^®.

*1)	Orifício para parafusos autotarraxantes conforme DIN 7500 / tamanho M5
*2)	Orifício para parafusos autotarraxantes conforme DIN 7500 / tamanho M6

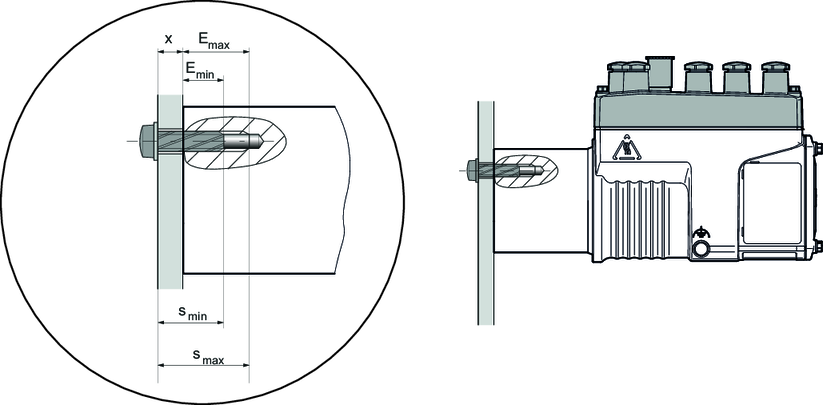

• Determinar o comprimento do parafuso
