Montage/Demontage der Getriebe mit Hohlwelle und Passfeder

Verwenden Sie bei der Montage das beiliegende NOCO-Paste. Dadurch wird Passungsrost vermieden und eine spätere Demontage erleichtert.

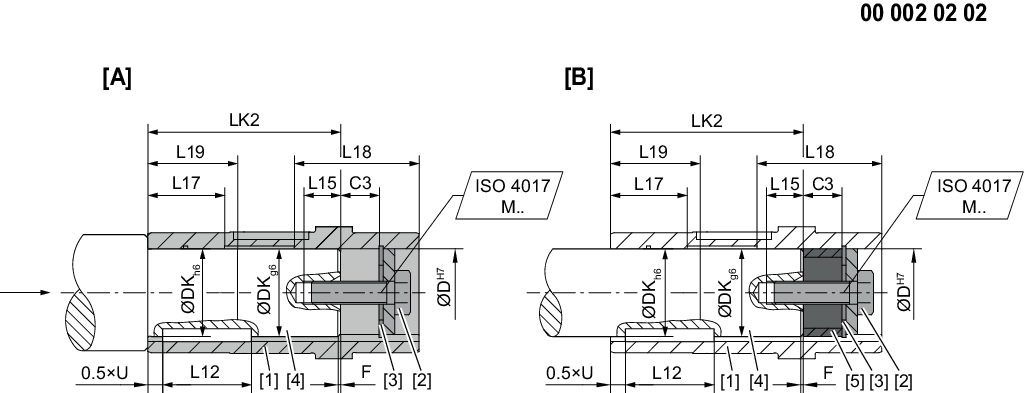

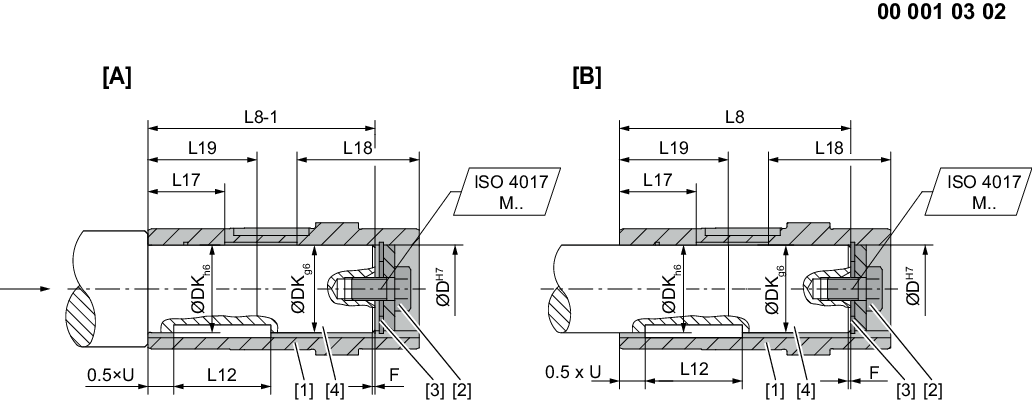

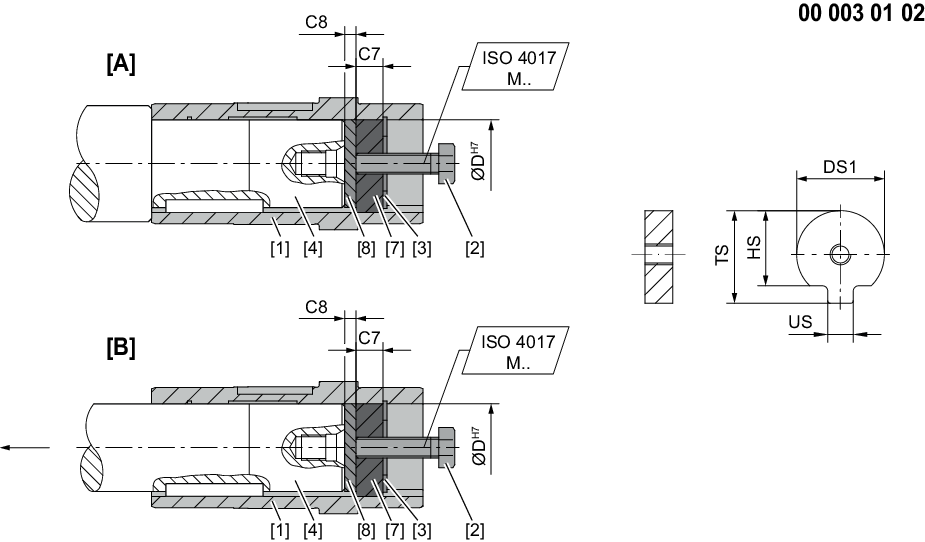

Das Passfedermaß L12 wird kundenseitig festgelegt und richtet sich nach den applikativen Anforderungen sowie den verwendeten Werkstoffen. Siehe folgende Abbildungen "Kundenwelle mit Anlageschulter [A] und ohne Anlageschulter [B]".

Berücksichtigen Sie bei der Auslegung der Passfederverbindung, dass die Getriebehohlwelle (Nabe) aus dem Werkstoff C45R (1.1201) besteht.

SEW-EURODRIVE empfiehlt 2 Varianten für die Montage von Getrieben mit Hohlwelle und Passfeder auf die Antriebswelle der Arbeitsmaschine (= Kundenwelle):

• Montage mittels mitgelieferter Befestigungsteile
• Montage/Demontage mittels optionalem Montage-/Demontagesatz

Im Folgenden werden diese beiden Varianten beschrieben.
