Typenschild und Typenbezeichnung Rollenantrieb ECR

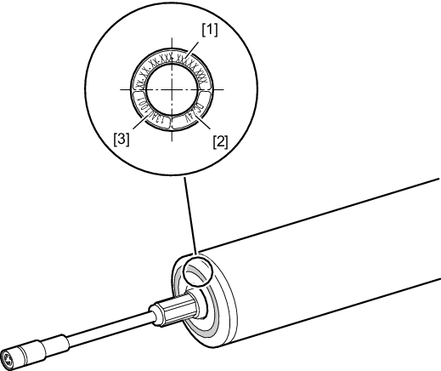

Typenschild

[1]

Typenbezeichnung, z. B: ECR-A2M-50-450-045-Z-B-V0

[2]

Spannung

[3]

Seriennummer

Typenbezeichnung

Beispiel: ECR-A2M-50-450-045-Z-A-V1

Produktfamilie

EC

EC = Gerätefamilie ECDriveS®

Produkttyp

R



R = Rolle



–



Gerätevariante



  • ohne Kennzeichen = Externe Kommutierungselektronik
  • H = Halterolle (24 V Haltebremse ohne Motor)
  • I = Integrierte Elektronik

Ausführung

A

  • A = Schutzart IP54 (Standard)
  • W = Schutzart IP66 (Feuchtraumanwendung)
  • Z = Einsatz bis -30 °C (Tiefkühlanwendung)

Spannung

2

  • 2 = 24 V
  • 4 = 48 V

Motoranschluss

M



  • M = Motorkabel M8, 1000 mm
  • bei Ausführung A + H: 4-polig, 1000 mm Kabel
  • bei Ausführung I: 5-polig, 500 mm Kabel
  • J = Motorkabel JST-Stecker 9-polig, 500 mm



–



Optionale Bremse





  • ohne Kennzeichen = Standard
  • B = Bremsmotor (integrierte 24-V-Haltebremse)

Rollendurchmesser

50

  • 50 = 50 mm
  • 48 = 48.6 mmNur in den USA erhältlich (1,9 inch).



–



Einspannlänge

450

Einspannlänge in mm



–



Geschwindigkeitsklasse

045

Geschwindigkeit in m/min

  • 008 = 1.1 – 10.1 m/min-1
  • 015 = 2.0 – 20.3 m/min-1
  • 020 = 2.7 – 27.7 m/min-1
  • 025 = 3.4 – 33.8 m/min-1
  • 035 = 4.9 – 49.9 m/min-1
  • 045 = 6.0 – 60.8 m/min-1
  • 060 = 8.2 – 83.1 m/min-1
  • 075 = 10.1 – 101.4 m/min-1
  • 095 = 13.3 – 133.8 m/min-1
  • 125 = 18.1 – 182.5 m/min-1
  • 175 = 24.7 – 249.3 m/min-1
  • 215 = 30.2 – 304.1 m/min-1
  • 018 = 1.8 – 24.6 m/min-1 (nur für 48 V)
  • 028 = 3.0 – 33.6 m/min-1 (nur für 48 V)
  • 038 = 4.8 – 60.0 m/min-1 (nur für 48 V)
  • 048 = 6.0 – 73.2 m/min-1 (nur für 48 V)
  • 068 = 8.4 – 100.2 m/min-1 (nur für 48 V)



–



Rohroptionen

Z

  • Z = Stahl verzinkt (Standard)
  • J = Rostfreie Ausführung
  • U = PUR-Belag 2 mm (3 mm bei 1.9 Inch Rollen)
  • P = PVC-Schlauch 2 mm
  • K = Konus 1.8° auf verzinktem Stahlrohr
  • C = Konus 1.8° auf Stahl in rostfreier Ausführung
  • D = PVC-Schlauch auf Stahl in rostfreier Ausführung
  • E = PUR-Schlauch 2 mm auf Stahl in rostfreier Ausführung (3 mm bei 1.9 Inch Rollen)
  • O = Kastalon-Schlauch, Orange 3 mm (nur mit 1.9 Inch in USA erhältlich)
  • B = Gummi, Schwarz 3 mm (nur mit 1.9 Inch in USA erhältlich)
  • X = Sonderkonstruktion



–



Achsausführung

A



  • A =
  • Kabelseite: M12 × 1.25 auf 11-mm-Sechskant
  • Gegenseite: M8 Innengewinde
  • B =
  • Kabelseite: M12 × 1.25 auf 11-mm-Sechskant
  • Gegenseite: glatte 11 mm Sechskantfederachse
  • C =
  • Kabelseite: glatte 11-mm-Sechskantfederachse
  • Gegenseite: M8 Innengewinde
  • D =
  • Kabelseite: glatte 11-mm-Sechskantfederachse
  • Gegenseite: glatte 11-mm-Sechskantfederachse



–



Übertriebe

V1

  • A0 = Glattes Rohr ohne Sicken oder Antriebskopf
  • V1 = Antriebskopf für Poly-V-Riemen in Form PJ nach DIN 7867
  • G0 = Rohr mit Sickenkopf
  • G1 = Sickenrohr mit Sickenposition 50/80
  • GX = Sickenrohr mit Sonder-Sickenposition
