Ausführung B

  • Kabelseite: M12×1.25 auf 11-mm-Sechskant
  • Gegenseite: glatte 11 mm Sechskantfederachse
  • Befestigungsstelle: Mutter M12

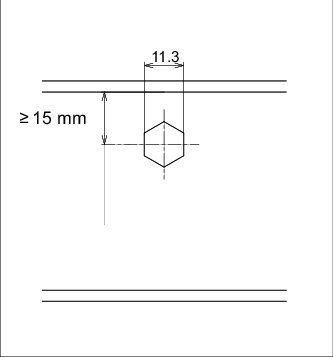

Für die Befestigungslöcher sind folgende Abmessungen empfohlen:

Gehen Sie folgendermaßen vor:

Starten Sie auf der Kabelseite:
  1. Führen Sie den Stecker [1] und das Kabel durch das Profilloch auf der Kabelseite.

    2. [1]

    Stecker

    [2]

    Achse

  2. Legen Sie die Achse [2] in das Profilloch auf der Kabelseite ein.
Weiter auf der Gegenseite:

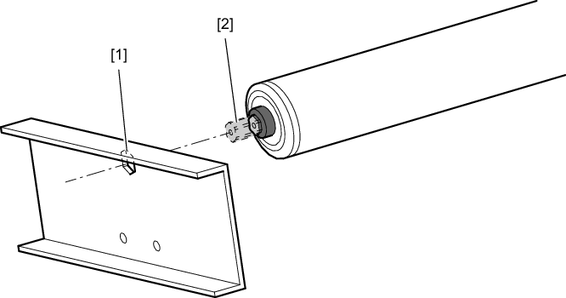

[1]

Profilloch

[2]

Federachse

  1. Halten Sie die Federachse [2] auf der Gegenseite nach innen gedrückt, während Sie die Motorrolle in den Förderer einsetzen.
  2. Sobald die Motorrolle am Profilloch [1] richtig positioniert ist, lassen Sie die Federachse [2] los.
Weiter auf der Kabelseite:

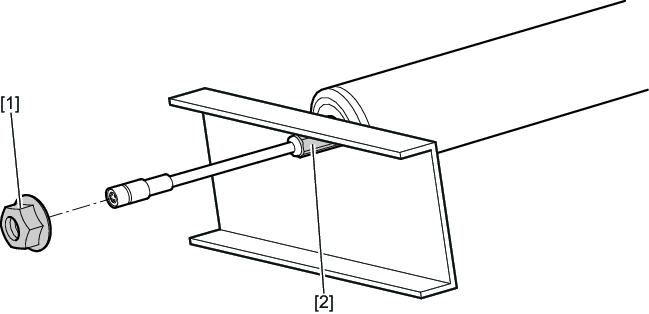

[1]

Flanschmutter M12

[2]

Achse

  1. Schrauben Sie die Flanschmutter [1] auf der Kabelseite von außen auf die Achse [2] auf.
  2. Halten Sie die Achse [2] von innen mit einem geeigneten Werkzeug fest, während Sie die Flanschmutter [1] mit einem Anzugsdrehmoment von 50 Nm anziehen.
