Anschluss Engineering-PC – Controller
Die Standard- Engineering-Schnittstellen haben im Auslieferungszustand die folgenden IP‑Adresseinstellungen:
- IP‑Adresse: 192.168.10.4
- Subnetzmaske: 255.255.255.0
- Standard-Gateway: 192.168.10.4
- Verbinden Sie den MOVI-C® CONTROLLER UHX.. über die Standard-Engineering-Schnittstelle X80 oder LAN3 durch ein Ethernet-Verbindungskabel RJ45/RJ45 mit dem Engineering‑PC. Die folgende Grafik ist eine schematische Darstellung der Gerätetopologie beispielhaft mit dem MOVI-C® CONTROLLER progressive UHX65A-R:
[1] | DC-24-V-Versorgungsspannung |
[2] | Anschluss an Modbus/TCP |
[3] | EtherCAT®/SBusPLUS-Anschluss |
[4] | Modbus/TCP-Master |
[5] | Engineering-PC |
[6] | Anschluss an Engneering-Schnittstelle X80 |
[7] | MOVI-C® CONTROLLER progressive UHX65A-R |
[8] | Achsverbund MOVIDRIVE® modular |

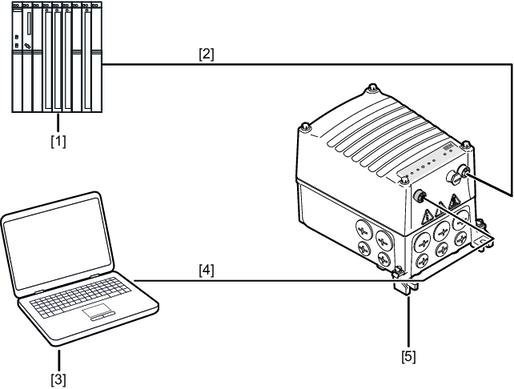

- Verbinden Sie den MOVI-C®-FIELD CONTROLLER FHX.. über die Standard-Engineering-Schnittstelle X4224 durch ein Ethernet-Verbindungskabel RJ45/M12 (4‑polig, male, D‑codiert) mit dem Engineering‑PC. Die folgende Grafik ist eine schematische Darstellung der Gerätetopologie:
[1] | Modbus/TCP-Master |
[2] | Anschluss an Modbus/TCP |
[3] | Engineering-PC |
[4] | Anschluss an Engineering-Schnittstelle X4224 |
[5] | MOVI®-C FIELD CONTROLLER |
