Erweiterte Diagnose durch PROFINET-Alarm

Die Applikation "Gateway-Solution" unterstützt die Funktion des PROFINET-Alarms. Wenn an einer Achse ein Fehler festgestellt wird, wird die entsprechende Fehlermeldung durch den PROFINET-Alarm zur SPS gesendet.

In MOVISUITE^® können Sie die Fehler in Klartext mit entsprechenden Möglichkeiten zur Fehlerbehebung sehen.

Beispiel

In folgendem Beispiel meldet die Achse 3 den Fehler E29.01 "Positiver Hardware-Endschalter angefahren".

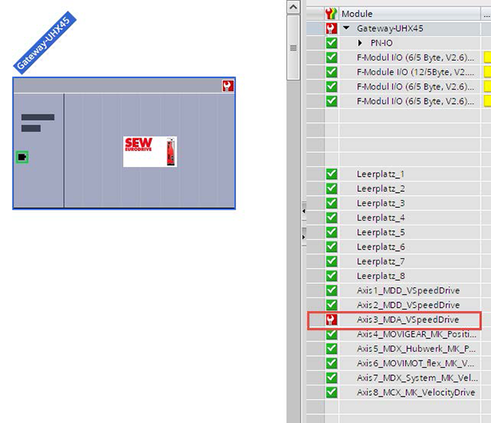

Im Engineering-Tool der SPS, z. B. TIA-Portal, wird der Fehler am entsprechenden Steckplatz angezeigt.

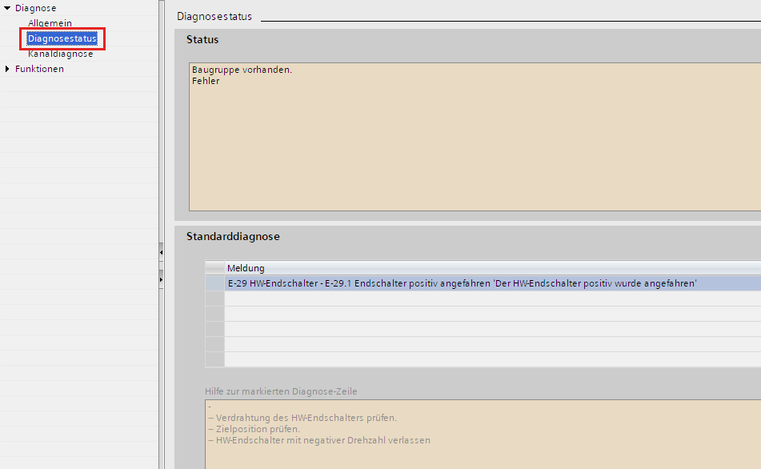

Durch Doppelklick auf das rote "Error-Icon" erhalten Sie die Detailinformation auf der Seite "Diagnosestatus".
