Gateways, Kommunikationsmodule und Kabelführung

Bevor Sie die Spannung einschalten, montieren Sie zuerst alle Komponente, siehe kapitel Automatische Konfiguration nach Auslieferung.

Gehen Sie folgendermaßen vor:

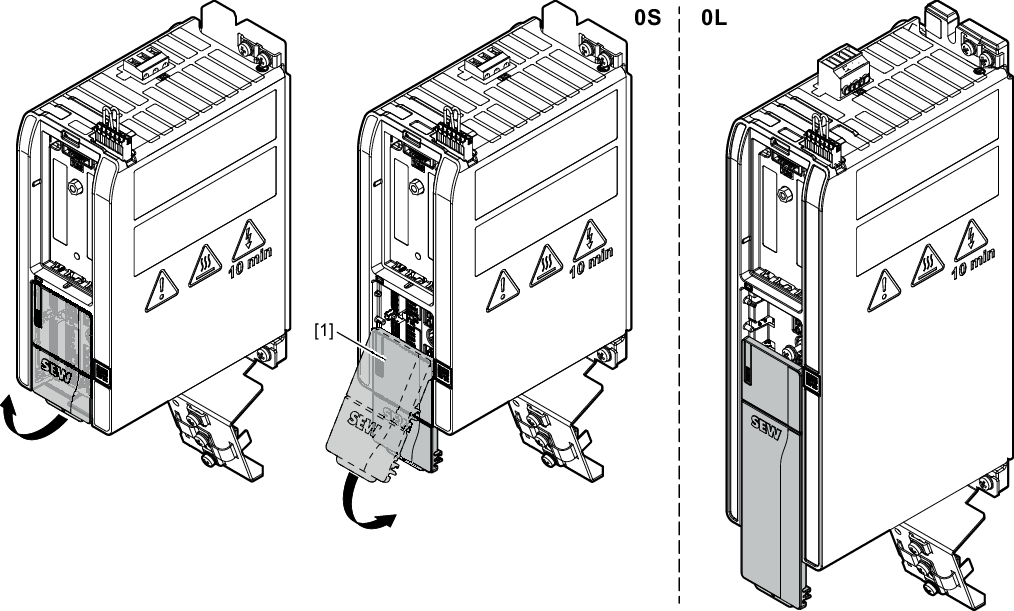

  1. Nehmen Sie die (Signal-)Klemmenabdeckung ab und montieren Sie diese nach unten versetzt.

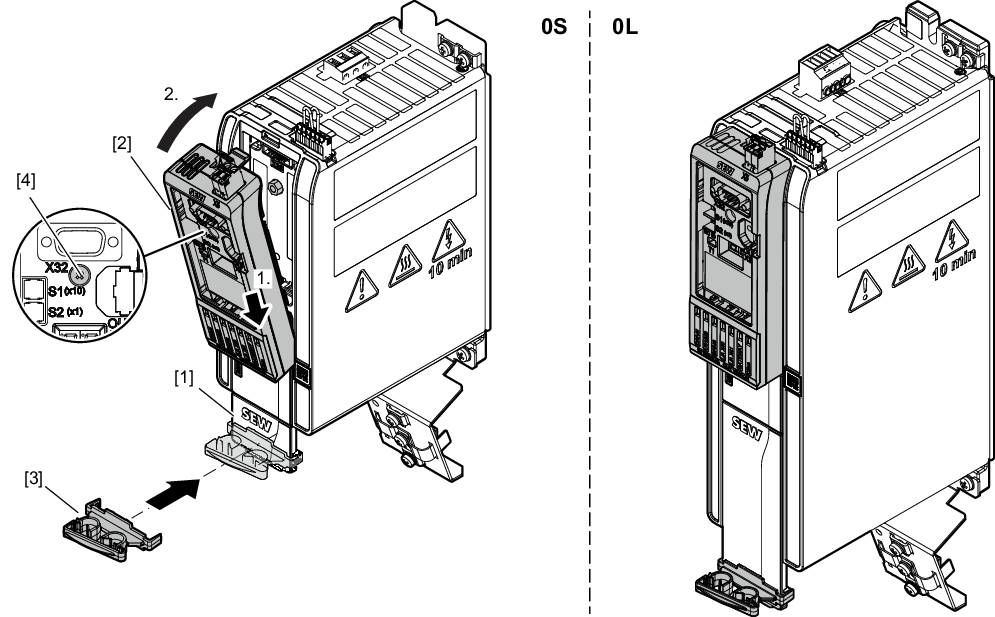

  2. Installieren Sie das Gateway [2] auf der Forderseite des Umrichters und schrauben Sie die Befestigungsschraube [4] fest.
  3. Montieren Sie den Kabelklipp [3] als Kabelführung für die Netzwerkkabel auf die Blende [1].
    • Das Gateway ist montiert.

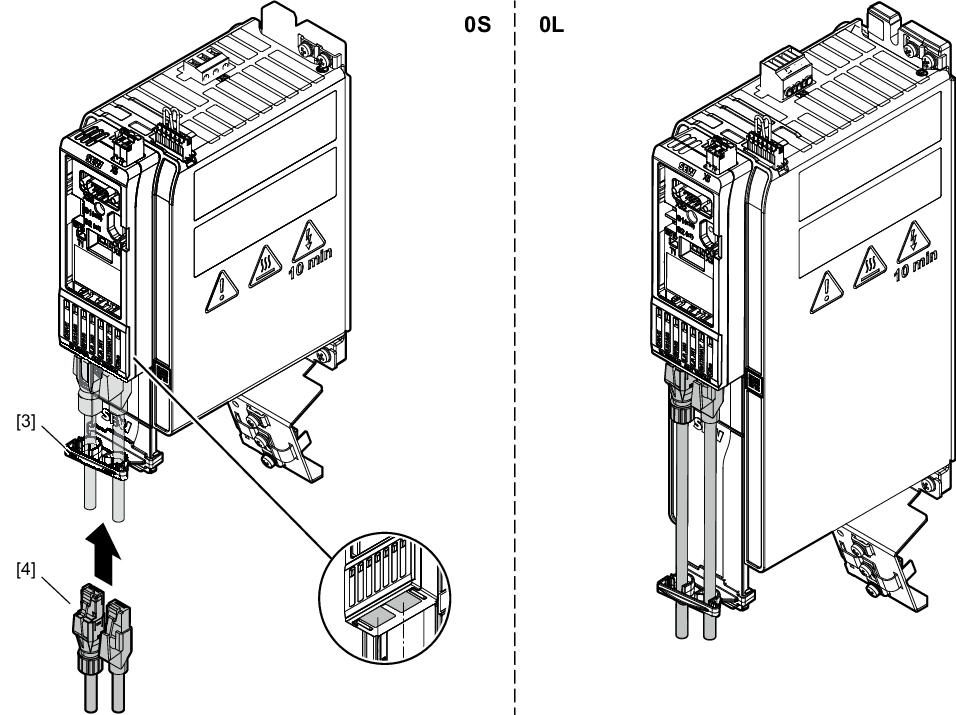

  4. Schließen Sie die Netzwerkkabel an.
    • bei Feldbussen: keine Reihenfolge X40/X41
    • bei EtherCAT®/SBusPLUS: IN X30 und OUT X30
  5. Um die Netzwerkkabel [4] zu fixieren, verwenden Sie den Kabelklipp [3].

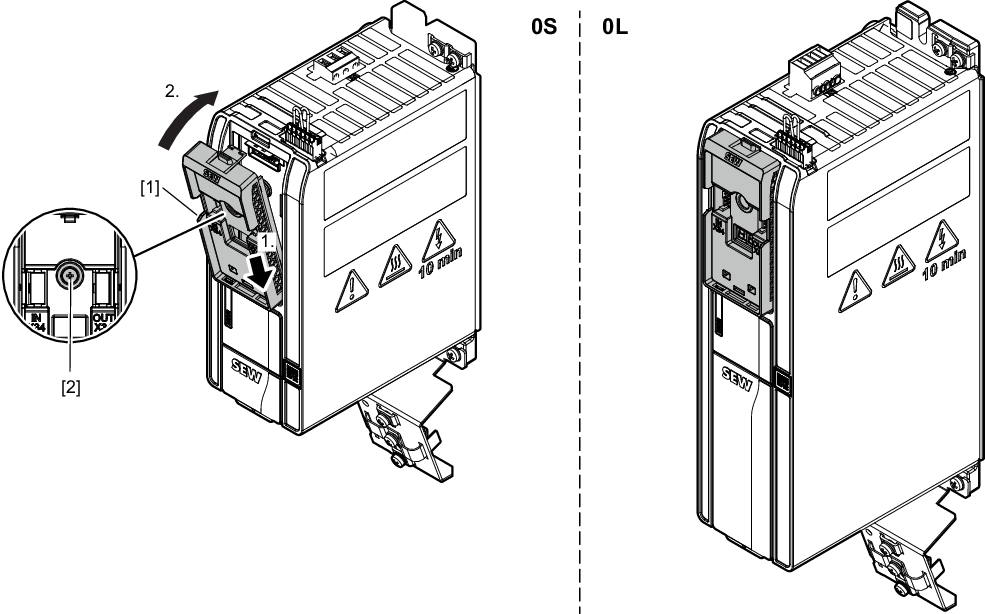

  6. Installieren Sie das Kommunikationsmodul [1] auf der Forderseite des Umrichters und schrauben Sie die Befestigungsschraube [2] fest.

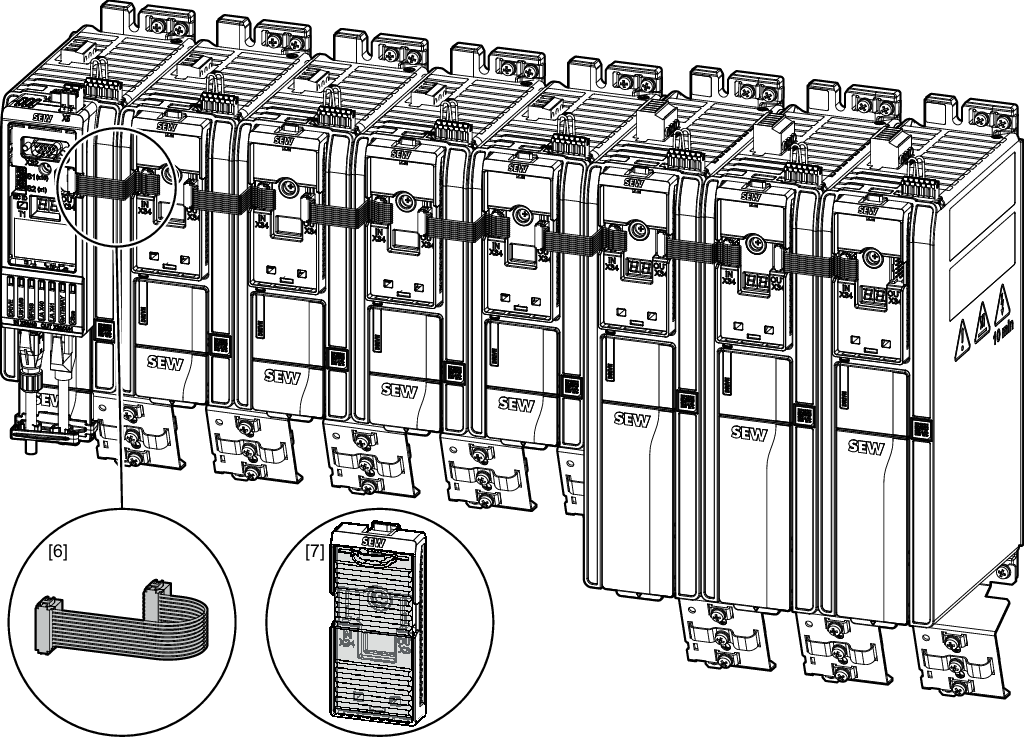

  7. Verbinden Sie das Gateway mit den Kommunikationsmodulen mit dem mitgelieferten Flachbandkabel [6] und verlegen Sie dieses, wie folgt:
  8. Bringen Sie bei allen Kommunikationsmodulen die durchsichtige Frontblende [7] wieder an.
