EI7. verdrahten - mit Anschlussbox

4-polig:

  1. Schieben Sie den Glasgewebeschlauch lang [1534] über die Einzeladern des Geberkabels. Die Schirmung [S] muss in die entgegengesetzte Richtung gelegt werden.
  2. Schieben Sie den Glasgewebeschlauch kurz [1552] über die Einzeladern.
  3. Montieren Sie die Anschluss-Scheibe [1524].

8-polig:

  1. Glasgewebeschlauch lang [1534] über die Einzeladern des Geberkabels schieben. Die Schirmung [S] muss in die entgegengesetzte Richtung gelegt werden.
  2. Glasgewebeschlauch kurz [1552] über die Einzeladern schieben.
  3. Anschluss-Scheibe [1524] montieren.

  1. Führen Sie die Aderleitungen durch die Gewindereduzierung aus dem Klemmenkasten nach außen.
  2. Schließen Sie den M12-Steckverbinder wie im Schaltbild dargestellt an (siehe Übersicht Schaltbilder).
  3. Verschrauben Sie die Aderleitungen mit dem M12‑Steckverbinder.
    • Anziehdrehmoment 0.8 Nm ± 10 %
  4. Befestigen Sie den Stecker.

  1. Verdrahten Sie die Anschlussbox [1632] entsprechend des vorher verbauten Gebertyps (siehe Übersicht Schaltbilder).

  1. Fixieren Sie den kurzen Glasgewebeschlauch [1552] mit einem Kabelbinder.
  2. Befestigen Sie die Anschlussbox mit einem Kabelbinder möglichst nahe an den Aderendhülsen am Glasgewebeschlauch.

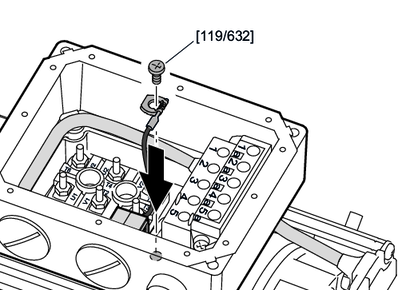

  1. Verschrauben Sie die Schirmung am Klemmenkasten.
    • Anziehdrehmoment [119]: 5 Nm
    • Anziehdrehmoment [632]: 1.8 Nm

  1. Setzen Sie den Deckel des Klemmenkastens auf.
  2. Befestigen Sie den Deckel mit den Schrauben.
    • Anziehdrehmoment 4 Nm
