Betriebsarten
Folgende Tabelle zeigt die im Betrieb des Softwaremoduls verfügbaren Betriebsarten. Zur Verdeutlichung der Funktionsweise finden Sie in den folgenden Kapiteln zu jeder Betriebsart ein Taktdiagramm sowie den Prozessablauf mit einer Beschreibung der Signalzustände.
HINWEIS
Für den Betrieb des Funktionsbausteins FCB 12 gelten die in MOVISUITE® durchgeführten Konfigurationen.
Betriebsart | dezimal | Beschreibung |
|---|---|---|
Tippbetrieb | 100 | Tippen positionsgeregelt (FCB 10) |
101 | Tippen drehzahlgeregelt (FCB 10) | |
Drehzahlvorgabe | 200 | Drehzahlregelung (FCB 10) |
Referenzierbetrieb | 300 | Referenzfahrt - Offset über Parameter (FCB 12) HINWEIS: Nur zum Verwenden mit realen Achsen verfügbar. |
301 | Referenzfahrt - Variabler Offset (FCB 12) HINWEIS: Nur zum Verwenden mit realen Achsen verfügbar. | |
310 | Zentrale Referenzfahrt - Offset über Parameter (FCB 10) HINWEIS: Nur zum Verwenden mit realen Achsen verfügbar. | |
311 | Zentrale Referenzfahrt - Offset über Parameter (FCB 10) HINWEIS: Nur zum Verwenden mit realen Achsen verfügbar. | |
Positionierbetrieb | 400 | Positionsregelung Absolut (FCB 10) |
401 | Positionsregelung Relativ (FCB 10) | |
Automatik | 1400 | Funktion |
1402 | Funktion |

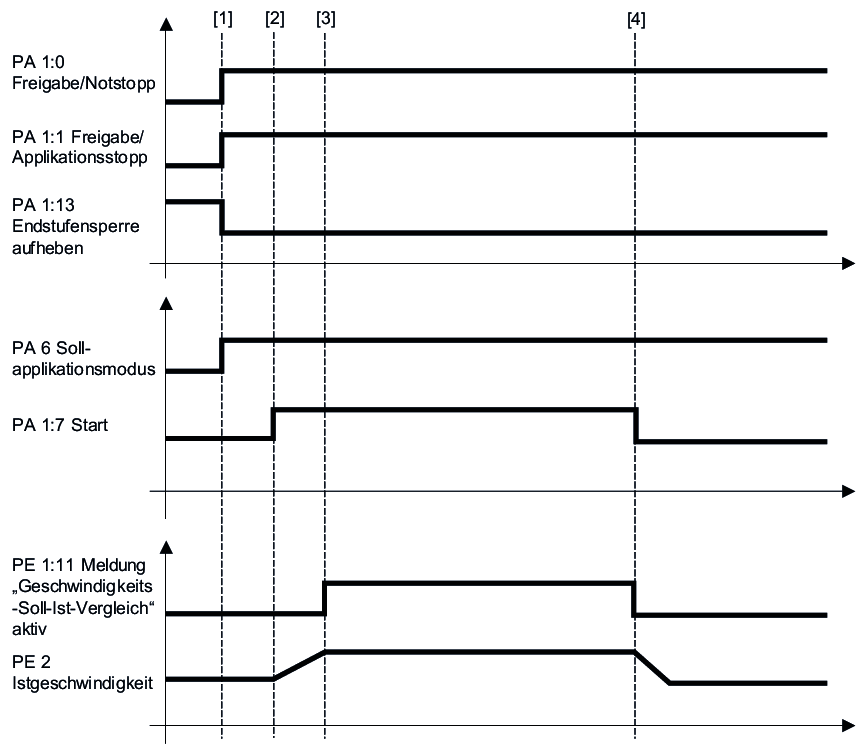

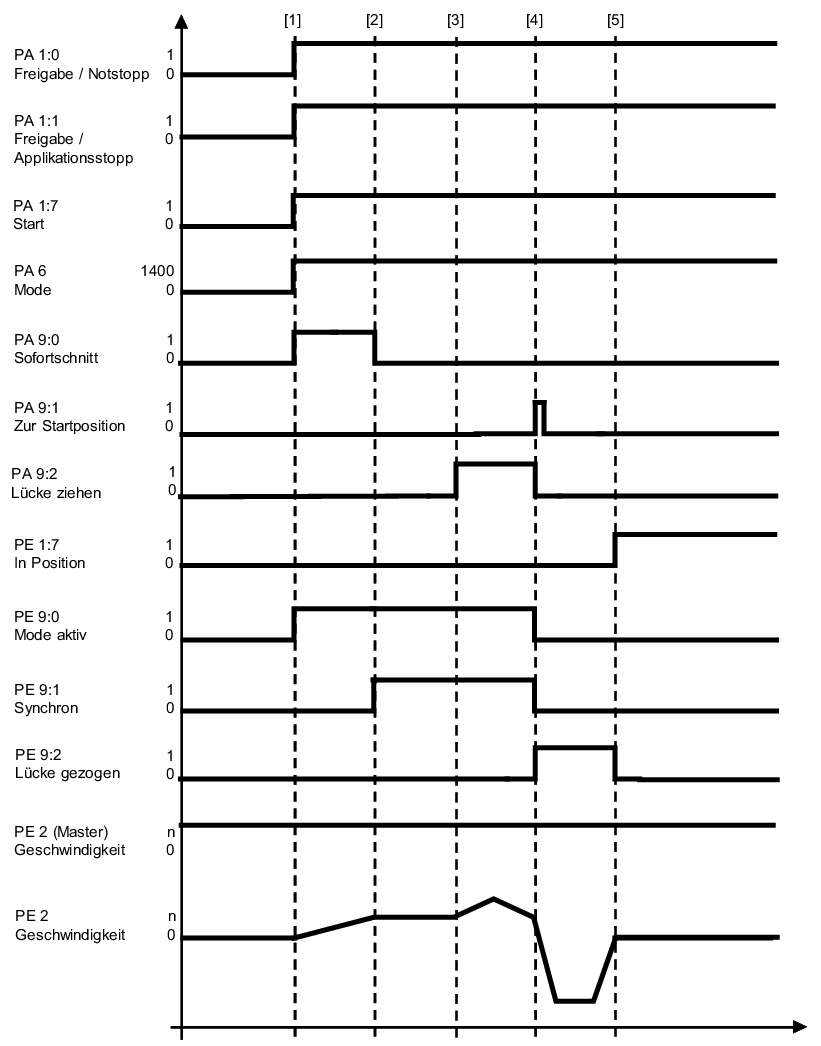

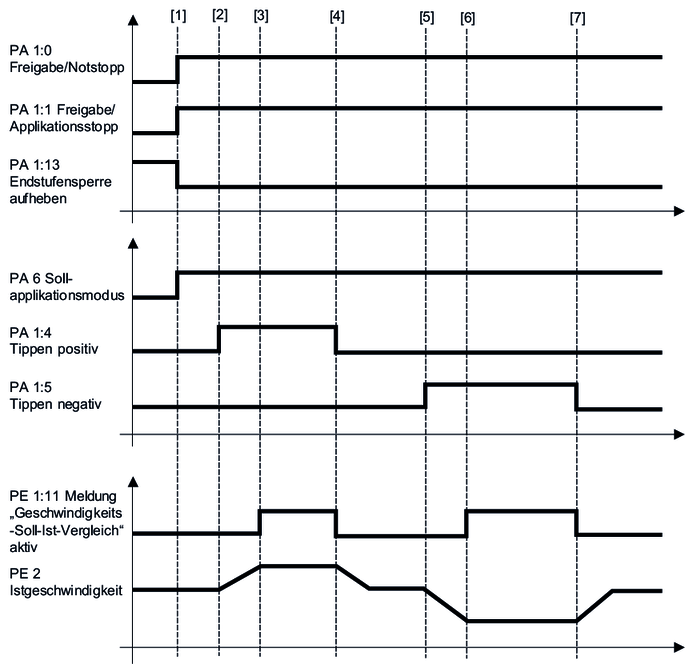

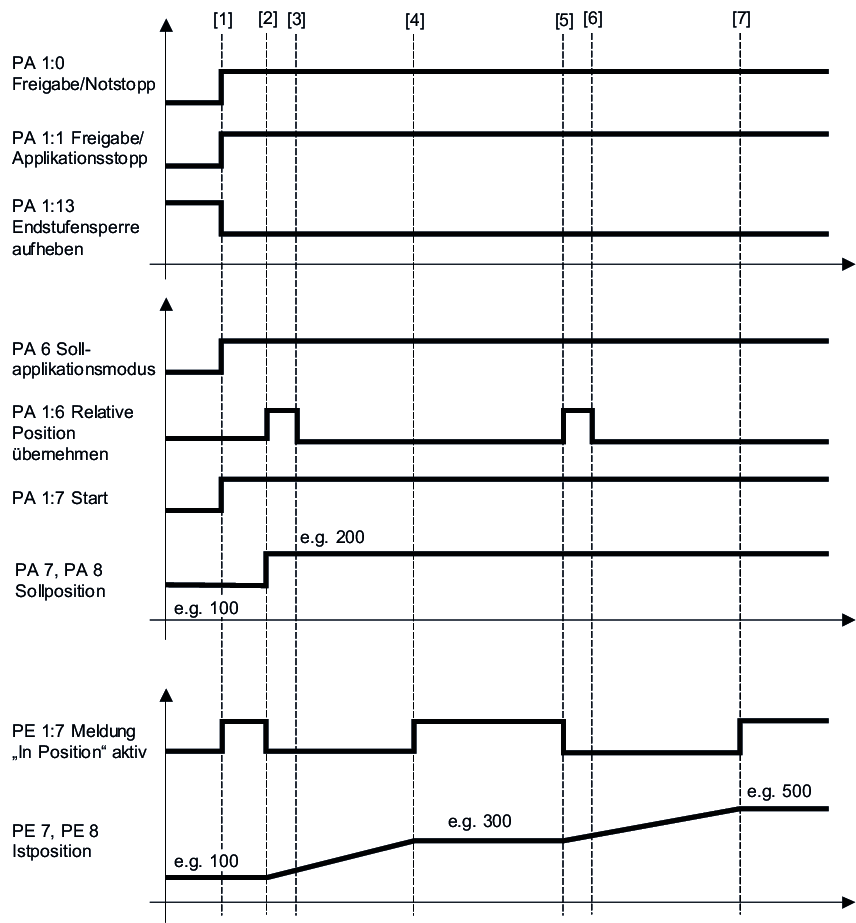

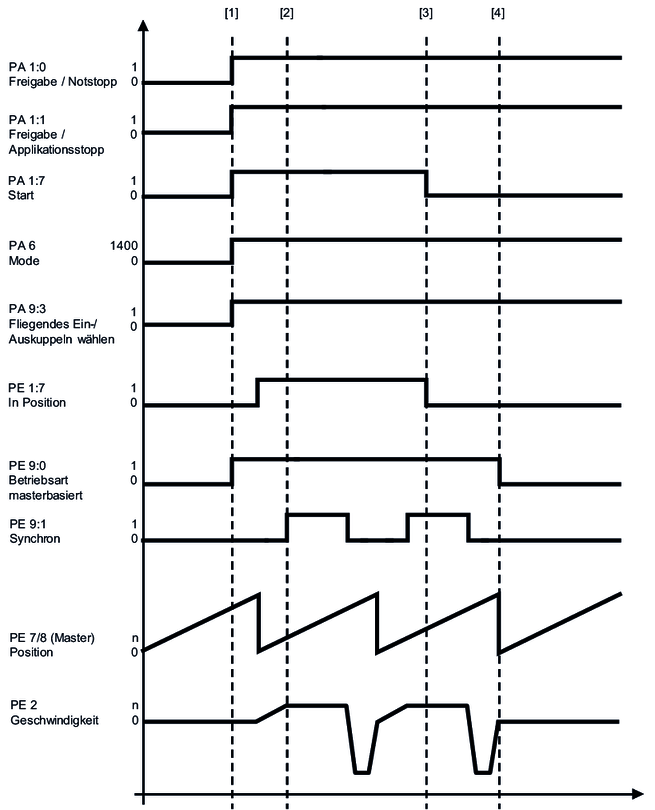

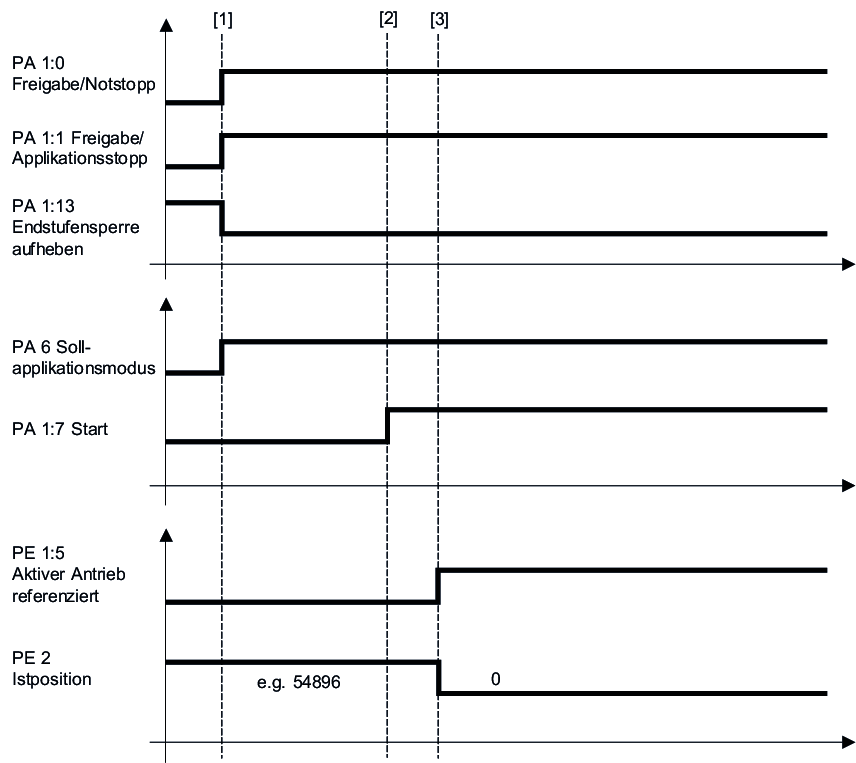

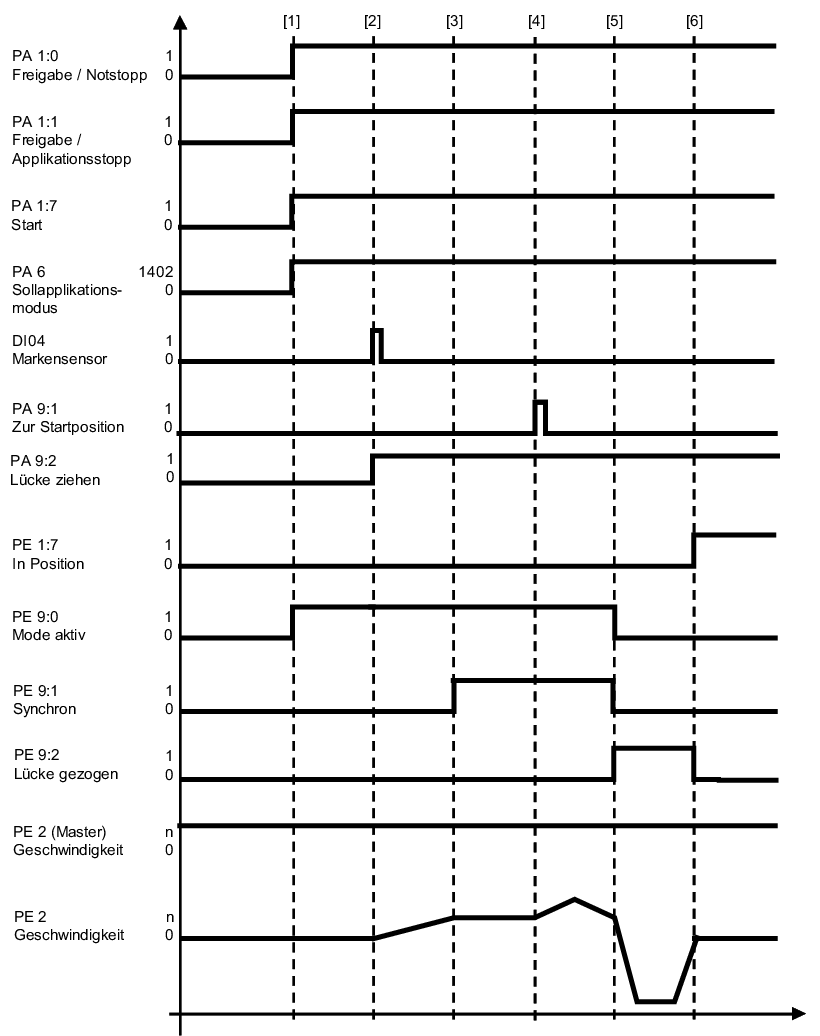

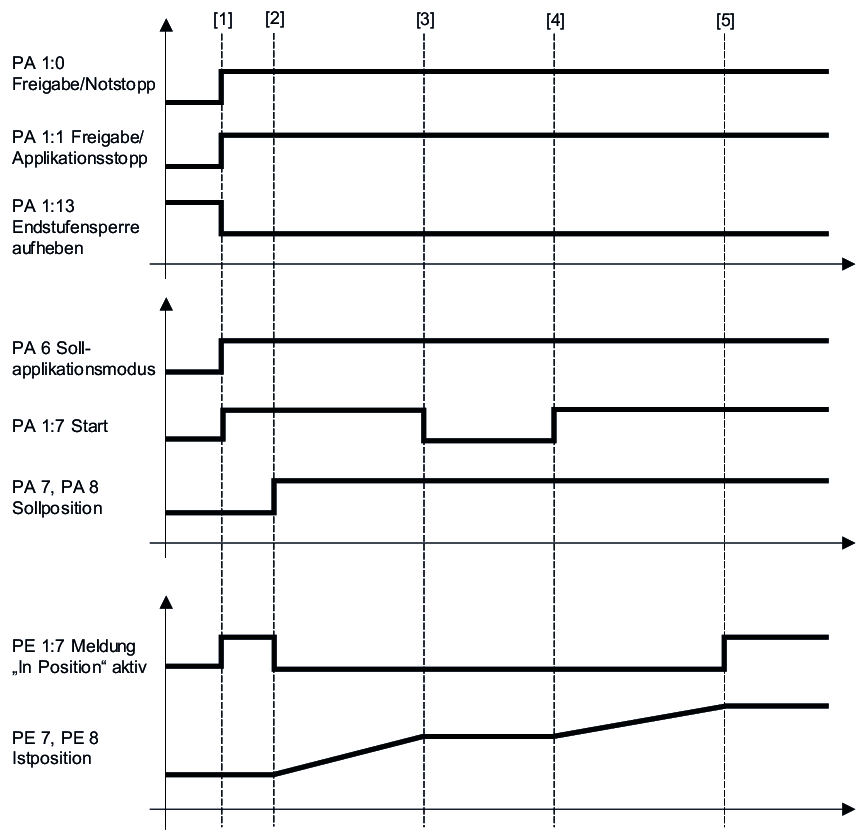

Zur Verdeutlichung der Funktionsweise finden Sie in den folgenden Kapiteln zu jeder Betriebsart ein Taktdiagramm sowie den Prozessablauf mit einer Beschreibung der zu setzenden Signale und der Signalzustände.
- Voraussetzung für Taktdiagramme
- Tippbetrieb
- Drehzahlvorgabe
- Referenzierbetrieb (300)
- Positionierbetrieb Absolut
- Positionierbetrieb Relativ
- Automatik - Schnittlängensteuerung (Typ Masterachse: linear)
- Automatik - Schnittlängensteuerung (Typ Masterachse: modulo)
- Automatik - Schnittmarkensteuerung (Typ Masterachse: linear)
